一海上風力發電技術與檢測國家重點實驗室簡介

　　海上風力發電技術與檢測國家重點實驗室是由國家科技部授牌，是我國唯一一個海上風電重點實驗室，可以為3.3kV/8MW中壓永磁風力發電機、風電變流器、并網變壓器等提供型式試驗和出廠試驗，2010年為我國第一臺5MW永磁直驅海上風力發電機試驗提供了全方位的性能檢測服務，有力推動了我國風電技術發展達到國際先進水平。該試驗臺除了滿足海上風電電機、變流器檢測之外，也可對并網變壓器的性能進行全面測試。

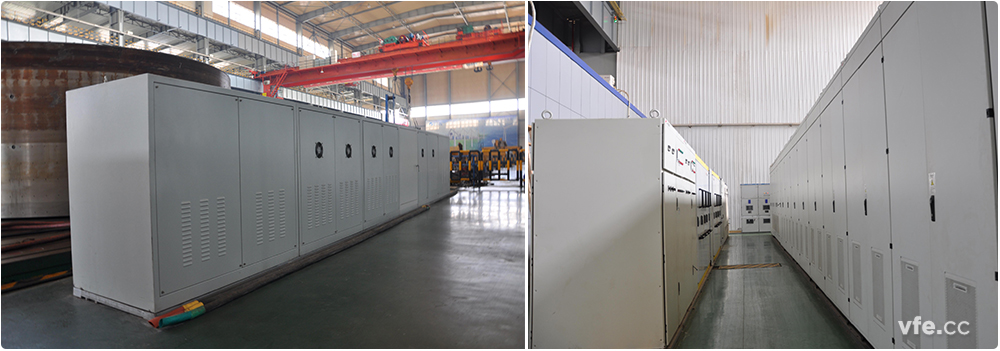

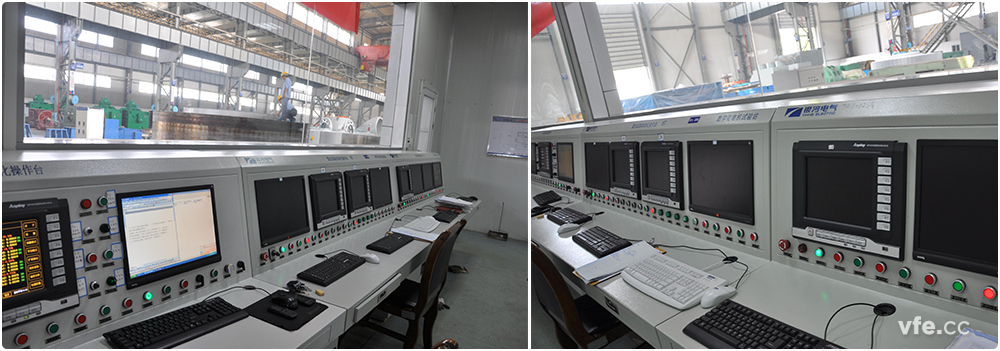

二并網變壓器測試系統現場圖片

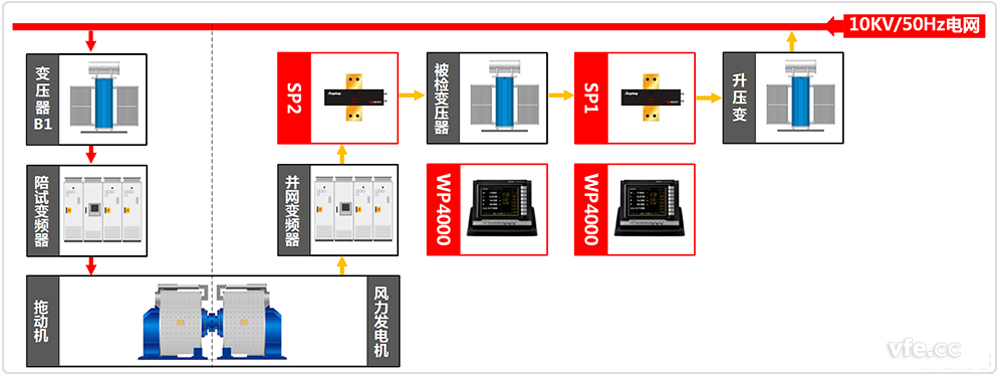

三并網變壓器測試系統原理圖

并網變壓器測試系統原理圖

　　并網變頻器輸出3.3kV，SP2測點測量被檢變壓器的輸入電參數，SP1測點測量被檢變壓器的輸出電參數，通過升壓變并網。被檢變壓器輸入輸出端均配置6臺(超過2000A時兩臺并聯使用)SP103202C型變頻功率傳感器和兩臺WP4000變頻功率分析儀。本系統可以滿足額定電壓為3.3kV、6.6kV以及10kV并網變壓器的測試，最大電流測量能力為4000A(短時可達8000A)，可以滿足大部分并網變壓器的測試要求。

四變壓器測試系統設備表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP103202C	6	額定電流2000A以上時并聯使用
SP2	變頻功率傳感器	SP103202C	6	額定電流2000A以上時并聯使用
	變頻功率分析儀	WP4000	2

---
