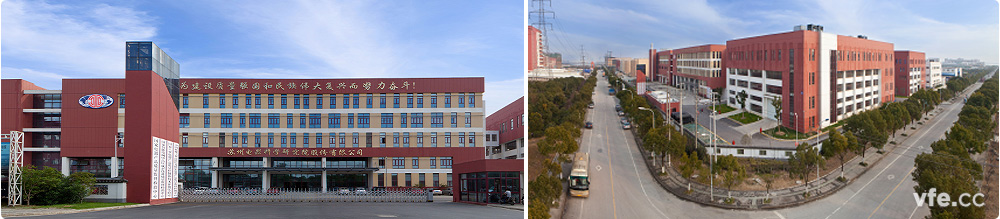

一國家電器產品質量監督檢驗中心簡介

　　國家電器產品質量監督檢驗中心(蘇州電器科學研究院、江蘇省電器科學研究院)是經國家質量監督檢驗檢疫總局及國家認證認可監督管理委員會批準成立，是經國家質量監督檢驗總局批準的生產許可證檢測單位，是國家認證認可監督委員會批準的“CCC”檢測機構，是中國質量認證中心(CQC)簽約實驗室、PCCC簽約實驗室及美國UL簽約實驗室。

　　本電機綜合測試系統用于國家電器產品質量監督檢驗中心開展低壓單相異步電動機(220V，0.75~7.5kW)、三相異步電動機(220V，0.75~100kW;380V、690V、1140V，0.75~250kW)、三相永磁同步電機(380V、690V、1140V，0.75~250kW)、直流電機(220V，11~100kW; 400~750V，11~250kW)等電機產品的能效檢測、性能測試、型式試驗，測試項目包括：直流電阻測量、絕緣電阻測量、工頻耐壓試驗、堵轉試驗、空載試驗、短時升高電壓試驗、振動測定、負載試驗、變頻電機的負載特性測試、效率的測定、熱試驗、超速試驗、最大轉矩的測定、最小轉矩的測定、失步轉矩的測定、牽入轉矩的測定、短時過轉矩試驗，它的建設極大的提升了國家電器產品質量監督檢驗中心的電機質量檢測能力和檢測范圍。

　　本電機綜合測試系統采用共直流母線連接方式，在進行電機對拖負載和溫升試驗時，被試電機作電動運行，另一套陪試電機作發電運行，試驗過程中的電能在電源系統內部進行循環，此時只需從電網吸取被試電機和測試系統本身的損耗，與采用負載直接消耗方式相比電能節約比在70%以上，大大地降低了用戶的試驗成本。

二電機綜合測試系統原理框圖

電機綜合測試系統原理框圖

　　本電機綜合測試系統11-250kW低壓電機對拖試驗平臺，測試交流電機時，可采用以下幾種運行工況：1、被試交流電機電源直接逆變器1N輸出;2、被試交流電機電源接變壓器2B輸出;3、被試交流電機電源接變壓器2B和變頻器輸出。

　　測試直流電機時，可采用以下幾種運行工況：1、被試直流電機電源接直流勵磁電源輸出;2、被試直流電機電源接變壓器2B和整流器2Z輸出。

　　本電機綜合測試系統0.75-7.5kW低壓電機對拖試驗平臺，測試交流電機時，可采用以下幾種運行工況：1、被試交流電機電源直接逆變器3N輸出;2被試交流電機電源接變壓器3B輸出。

三電機綜合測試系統設備配置表

測點	設備名稱	型號	數量	備注
DT1	數字變送器	DT215C	1	直流勵磁電源測量
SP1	變頻功率傳感器	SP112751C	3
SP2	變頻功率傳感器	SP112201C	3
SP3	變頻功率傳感器	SP112751C	3
SP4	變頻功率傳感器	SP112751C	3
	轉矩轉速測量模塊	DM4022	2
	溫度測量模塊	DM4032	1
	變頻功率分析儀	WP4000	2

四電機綜合測試系統設計標準

　　本電機綜合測試系統設計時參照或引用以下國家及行業標準，當不同標準對同一事物都有描述時，采用較高的技術要求。

　　GB/T 755-2008 《旋轉電機定額和性能》

　　GB/T 1032-2012 《三相異步電動機試驗方法》

　　GB/T 22670-2008 《變頻器供電三相籠型感應電動機試驗方法》

　　GB/T 22669-2008 《三相永磁同步電動機試驗方法》

　　GB/T 1029-2005 《三相同步電機試驗方法》

　　GB/T 1311-2008 《直流電機試驗方法》

　　GB/T 3859.1-2013 《半導體變流器通用要求和電網換向變流器》

　　GB/T 12668.2-2002 《調速電氣傳動系統第2部分：一般要求低壓交流變頻電氣傳動系統額定值的規定》

　　GB/T 17626 《電磁兼容》

　　JB/T9641-1999 《試驗變壓器》

　　GB/T 50054 《低壓配電設計規范》

　　GB/T 50055 《通用用電設備配電設計規范》

　　SJ-T 10691-1996 《變頻變壓電源通用規范》

　　GB/T 10068-2000 《旋轉電機振動測定方法限值》

　　GB/T 10069-2006 《旋轉電機噪聲測定方法限值》

　　GB 14711-2006 《中小型旋轉電機安全要求》

　　GB/T 63 《電力裝置的電測量儀表裝置設計規范》

　　GB/T 6738 《電測量指示和記錄儀表及其附件的安全要求》

　　JB/T 7118-2004 《變頻調速專用三相異步電動機技術條件》



---
