異步電動機的工作原理

瀏覽次數：31582次
發布時間：2014/8/22 8:57:27
作者：tn_yinhe

　　異步電機即轉子轉速n和定子旋轉磁場n₁不同的感應電機。異步電動機的工作原理簡單的說，當n<n₁時電能轉換機械能，表現為電動機，當n>n₁ 時機械能轉換為電能，表現為發電機，當n與n₁反相時電能和機械能全部轉換為電動機內部鐵芯和繞組損耗，表現為制動狀態。

一、異步電動機的種類

　　1、按定子電源相數分：單相異步電動機、兩相異步電動機、三相異步電動機；

　　2、按轉子結構分：鼠籠型異步電動機、繞線型異步電動機；

二、異步電動機的工作原理

1、異步電動機的結構

　　異步電動機由固定不變的定子和旋轉的轉子兩個基本單元構成。定子部分主要包括定子鐵芯、定子繞組、基座，轉子部分主要包括轉軸、轉子鐵芯、轉子繞組（閉合導體），在定子鐵芯的內圓和轉子鐵芯的外圓有均勻分布的槽，其作用是嵌放繞組，如圖1所示。

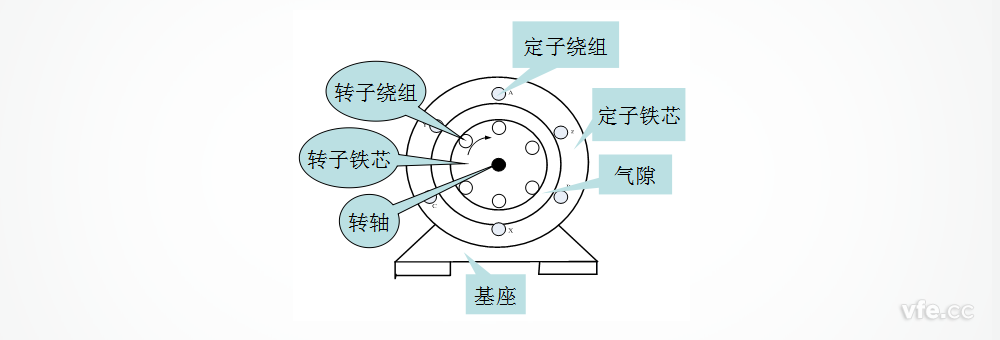

三相異步電動機結構圖

圖1 異步電動機結構圖

　　轉子和定子之間留有很小的氣隙（中、小型異步電動機一般在0.2~1.5mm左右），保證轉子可以在定子中能自由旋轉。

2、異步電動機旋轉磁場的產生

　　以三相異步電動機為例，圖1將定子鐵芯徑向兩個線端連接在一起組成一相，例如始端A和終端X連接作為一相，始端B和終端Y連接作為一相，始端C與終端Z連接作為一相，這樣就構成了三相電機，向定子三相繞組通三相對稱的交流電，即幅值大小相等，頻率相等，相位相差，如圖2所示。

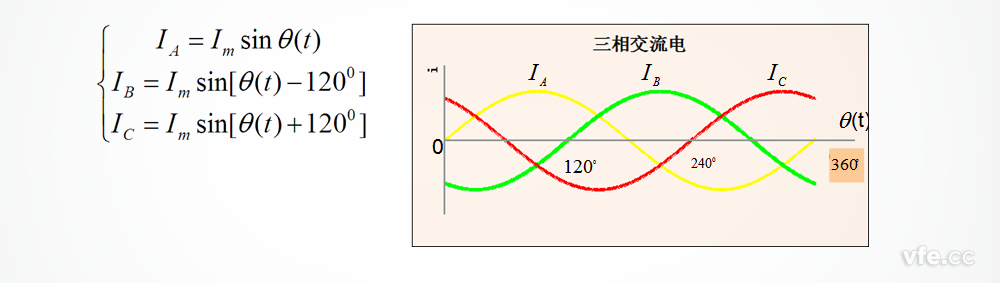

三相對稱的交流電

圖2 三相對稱的交流電

　　三相定子繞組中便通過三相對稱電流，在空間產生旋轉磁場，如圖3所示。

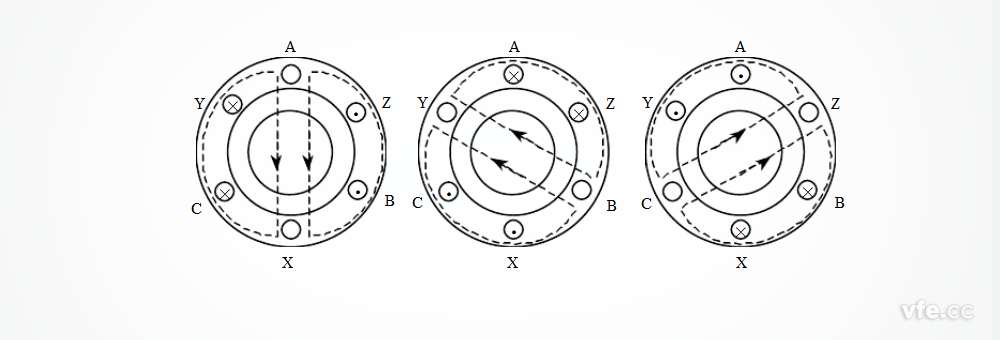

異步電動機旋轉磁場的形成

圖3 異步電動機旋轉磁場的形成

　　當交流電相位θ=0⁰ 時，IA=0，IB為負值，IC為正值，此時，線端A、X沒有電流，繞組BY電流從Y流進B流出，繞組CZ電流從C流進Z流出，由安培右手螺旋定則得到圖中的磁感線的方向（如虛線箭頭所示）。

　　當交流電相位θ=120⁰時，IB=0，IA為正，IC為負值，此時，線端B、Y沒有電流，繞組AX電流從A流進X流出，繞組CZ電流從Z流進C流出，由安培右手螺旋定則得到圖中磁感線的方向（如虛線箭頭所示）。

　　當交流電相位θ=240⁰時，IC=0，IA為負，IB為正，此時，線端C、Z沒有電流，繞組AX電流從X流進A流出，繞組BY電流從B流進Y流出，由安培右手螺旋定則得到圖中磁感線方向（如虛線箭頭所示）。

　　當交流電相位時和圖狀態一樣，重復前面的過程，可以看出，定子繞組中三相交流電變化一個周期，空間的合成磁場也隨著交流電的相序變化一周，隨著交流電的不斷變化，空間合成磁場不停旋轉，于是形成旋轉磁場。旋轉磁場的方向由接入定子的交流電相序決定，只要改變交流電的接入相序（比如接入的A相改為接入B相）旋轉磁場的相序隨著變化。

3、異步電動機的工作原理

　　由于旋轉磁場不斷切割轉子中的閉合導體，產生感應電動勢和感應電流，再由轉子中的感應電流和旋轉磁場的相互作用產生電磁轉矩，使得轉子隨著旋轉磁場的方向同向運轉。比如籠型異步電動機，由于旋轉磁場順時針切割轉子導體，相當于導體逆時針轉動，運用右手定則，讓磁感線垂直穿過手心，拇指指向?qū)w的運動方向，四指的方向就是感應電流的方向（如圖4所示籠型異步電動機轉子繞組電流的方向），然后應用左手定則，磁感線穿過手心，四指指向電流運動方向，大拇指方向即為轉子受到電磁力的方向（如圖所示電磁轉矩矩T方向），在電磁力的作用下形成電磁轉矩，拖動轉子順著旋轉磁場的方向轉動。

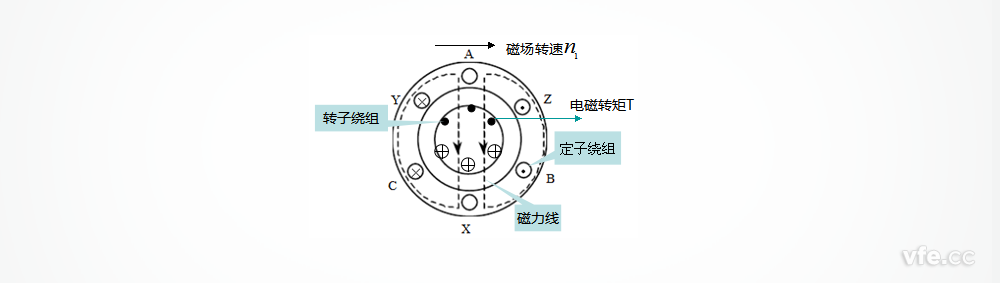

籠型異步電動機截面圖

圖4 籠型異步電動機截面圖

　　在異步電動機中，為保持旋轉磁場始終切割轉子導體產生感應電流，轉子轉速小于旋轉磁場的速度。

三、異步電動機的應用與測量

　　異步電動機具有結構簡單、制造容易、價格低廉，運行可靠、維護方便、與變頻器配套使用調速方便等優點，因而被廣泛應用于金屬切削機床、起重機、傳送帶、功率不大的水泵、通風機等生產機械的驅動。

　　由于異步電動機運行過程中必須從電網吸收感性無功功率，空載試驗時，輸出機械功率很小，電機輸入電流主要用于建立勵磁，功率因數較低，因此，必須采用在低功率因數下仍然能夠準確執行測量任務的測試儀器，湖南銀河電氣有限公司在多年從事各類電機試驗臺的設計、生產、安裝、調試的基礎上，針對三相異步電機試驗需求專門設計WP4000高精度功率分析儀等標準化產品，實現了在0.05~1 功率因數范圍內的高準確度測量。
