船舶電力推進測試系統--WP4000變頻功率分析儀
- 瀏覽次數：13889次
- 發布時間：2014/9/2 9:44:35
- 作者：hb_yinhe
一、船舶電力推進測試系統簡介
船舶電力推進系統主要由原動機、發電機、配電板、變壓器、變頻器、電動機、螺旋槳、控制系統等組成,船舶電力推進測試系統主要用來測試各個部位的電量參數，為船舶電力推進系統的研究和改進提供準確的數據。
船舶電力推進測試系統采用WP4000變頻功率分析儀作為測量設備，測量的參數包括電壓、電流、功率、功率因數以及通過試驗得出效率等其他測量值。
二、船舶電力推進測試系統測試原理

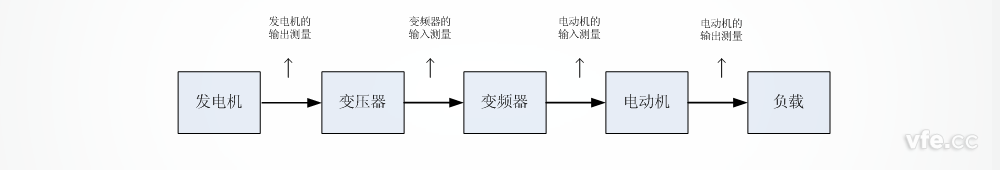

船舶電力推進測試系統測試點
如圖所示，此船舶電力推進測試系統的測試點分布比較全面，可以測量的發電機的發電率、變頻器的效率以及電動機的效率，當然在實際使用中可以選擇其中一些測試點做重點的測量。
三、船舶電力推進測試系統測試特點
1、測量的幅值范圍寬
此套測試系統測試點包括發電機、變頻器以及電動機的效率測量，試驗類型很多，電量參數包括各種高低電壓以及各種大小電流，因此，對電壓范圍和電流范圍提出了很高的要求。WP4000變頻功率分析儀可滿足100μV~15kV電壓、100μA~7kA電流的直接測量，無需外接傳感器，無需換擋開關，滿量程內保證測量精度。
2、抗干擾能力強
船舶電力推進系統是一套大型的電力系統，電氣設備繁多，各種電磁干擾充斥在測量現場，測量設備很容易受到現場的干擾。基于光纖的傳輸?shù)腤P4000變頻功率分析儀采用前端數字化技術，可以有效的避免現場的干擾以及傳輸過程中信號的損耗。
3、較寬的測試帶寬
現代船舶電力推進系統早已采用變頻器來控制行進中速度，對于測量系統來說，變頻器的使用就意味著需要更高的測試帶寬，傳統的互感器將無法滿足測試需求。WP4000變頻功率分析儀100kHz的測試帶寬，250KHz的采樣頻率的直接測量，可以較好的滿足帶寬測試需要。
四、WP4000變頻功率分析儀的特點
1、前端數字化使該測試系統在復雜電磁環境下仍可提供可信賴的數據
采用獨有的大儀器技術，將傳感器與數字主機通過光纖傳輸實現有機的完美整合。
2、唯一一款標稱系統精度的變頻功率測試系統
常規功率測試系統由功率分析儀、電壓傳感器、電流傳感器、輔助電源及傳輸線路等部件構成。各個部件的精度及各個部件的匹配度都會對系統精度造成影響。而測量系統所追求的目標精度是系統精度。部件精度猶如木桶效應中一塊木板的長度，最低精度的部件對系統精度起到?jīng)Q定性作用，最高精度的部件在系統中無用武之地。該測試系統采用前端數字化技術，傳輸光纖和數字主機，不會引入誤差，傳感器的精度就是系統精度。
3、唯一一款標稱全局精度的變頻功率測試系統
全局精度是指在儀器的適用范圍內，變頻功率分析儀均能滿足標稱的精度指標。部分進口高精度功率分析儀采用最佳精度點的精度作為標稱精度，同時標稱了很寬的適用范圍，標稱精度與適用范圍脫節。
4、唯一一款標稱相對精度的變頻功率測試系統
幾乎所有儀表的精度指標都是反映引用誤差，精度指標只有在滿量程時有效，即精度與量程是不可分割的一個整體。判斷測量結果是否準確，真正關心的是相對誤差。
