RIGOL普源精電 MSO1104Z 示波器之拆解篇

• 瀏覽次數：25121次
• 發布時間：2014/9/9 15:10:29
• 作者：銀河電氣

一、RIGOL普源精電 MSO1104Z 示波器拆解之拆解外殼

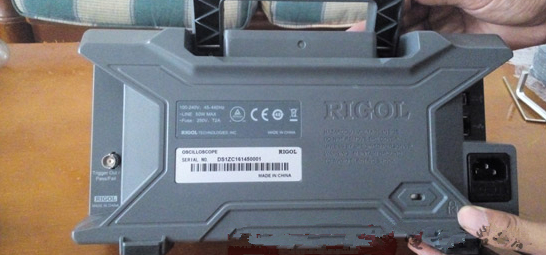

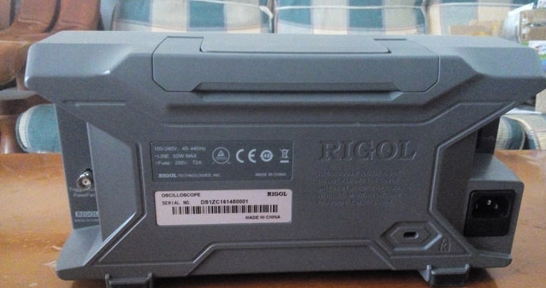

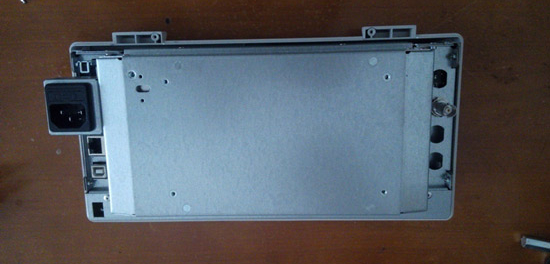

　　MSO1104Z的背面照：

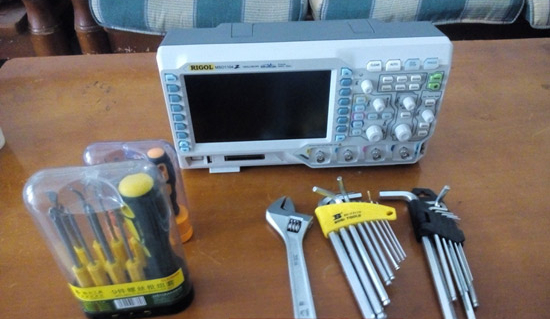

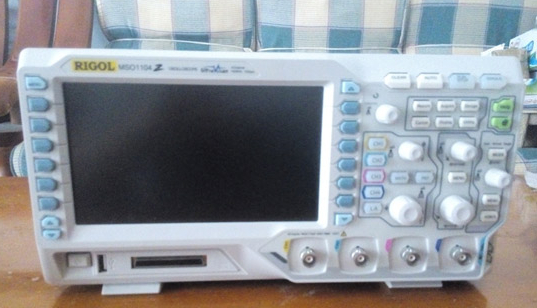

　　看完MSO1104Z的正面照和背面照，再看看筆者的拆解工具吧。

　　筆者的工具還算齊全吧，有網友看到扳手可能有疑問，拆解示波器會用到扳手嗎?莫非是筆者想暴力拆解，不急，慢慢往下看。

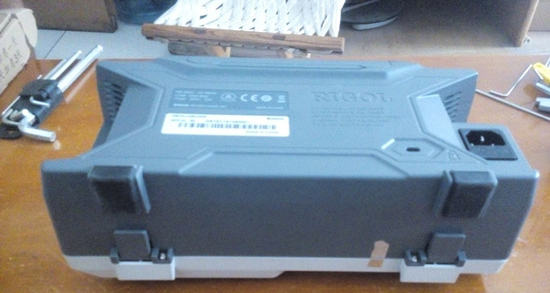

　　拆解正式開始，先從哪里下手呢，首先需要把示波器的外殼拆掉，拆外殼筆者可是費了半天勁啊，主要是有兩個固定螺絲隱藏的太隱秘，上圖看看，大家覺得讓你拆，你能找到嗎?

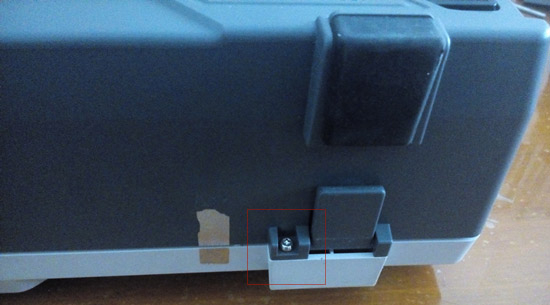

　　這張可能看不清楚螺絲位置，再來張局部特寫。

　　隱藏的比較深哦，不過還是被筆者的發現了，哈哈。拆完這兩個螺絲，還有兩個螺絲就比較容易了。

　　再來張螺絲位置特寫

　　封條被筆者給撕掉了，這就意味著保修沒有了，

所以后面的拆解需要很小心才行，拆壞了沒有人給保修了哦。

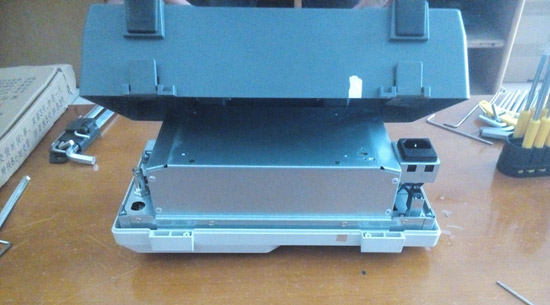

　　四個外殼固定螺絲拆下來后，外殼很容易就被拿下來了哦。

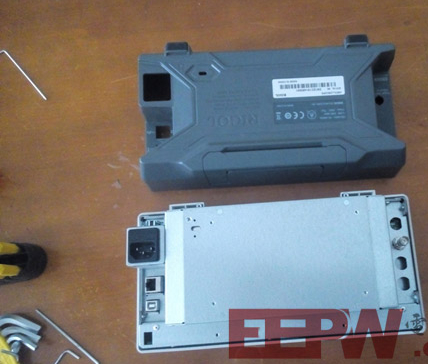

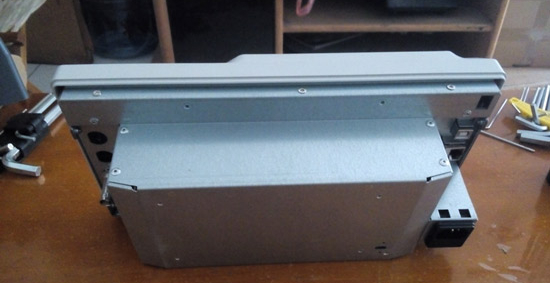

　　把拆掉的外殼放到一邊，也來張圖片吧。

二、RIGOL普源精電 MSO1104Z 示波器拆解之拆解屏蔽罩

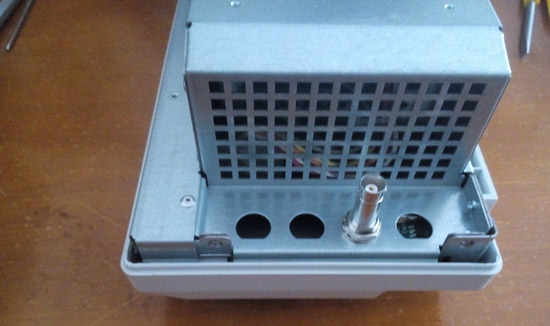

　　我們可以看到MSO1104Z的前端屏蔽罩非常低矮，更像是無線通信設備的射頻電路屏蔽罩。整體看MSO1104Z 的屏蔽做得非常扎實，電源部分有整體的屏蔽，減小對前面主板的影響。整個儀器包裹嚴實，抗電磁干擾的性能應該不錯。

　　下面繼續拆解，拆解金屬屏蔽罩，把金屬屏蔽罩四周的螺絲全部拆下來。

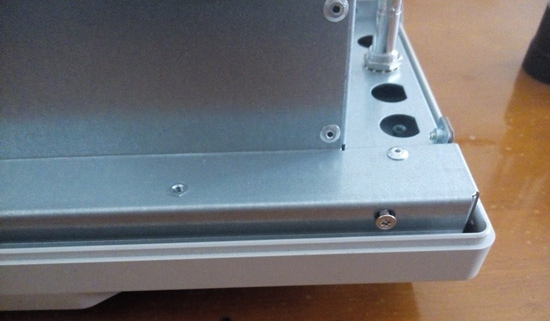

　　來張螺絲特寫，不是普通的螺絲哦，是內六角的螺絲，幸虧筆者工具齊全，不然拆不開哦。

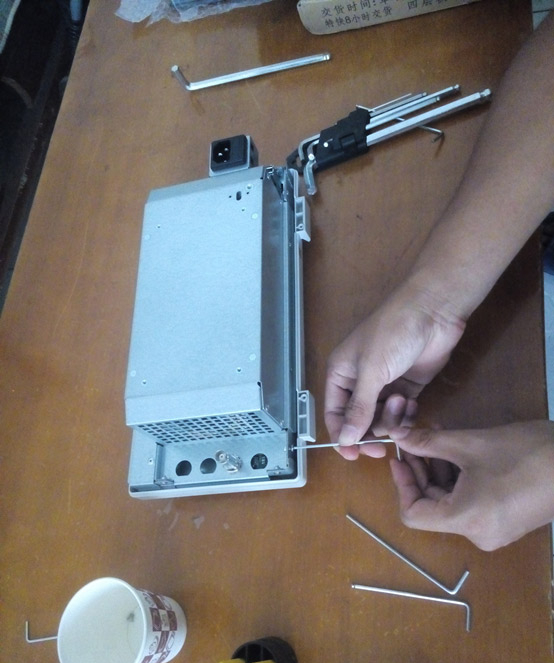

　　把螺絲全部拆下后，金屬屏蔽罩還是拿不下來，找了一圈，原來原因在這里，需要用扳手把這個固定的圓圈卸掉，看看，扳手用到了吧，不是筆者用來暴力拆解的哦。

　　還有個問題：BNC左邊的兩個圈圈是干什么的?拆開后再研究吧。

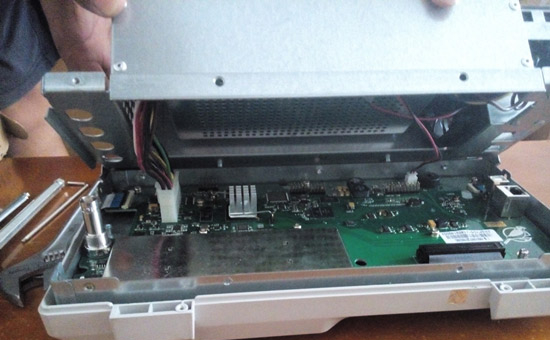

　　這樣金屬屏蔽罩很容易就可以拿下來了，不過要小心，有連接線哦。

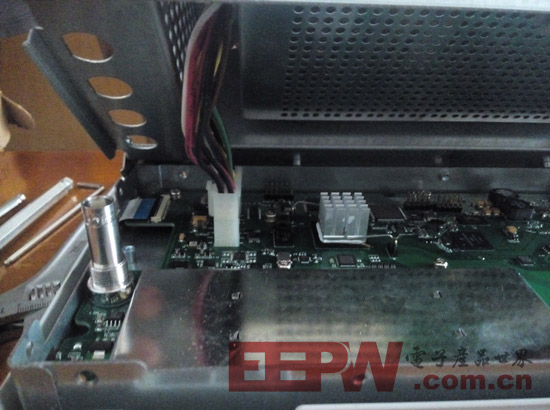

　　首先是電源連接線，電源和主板是分開的哦。

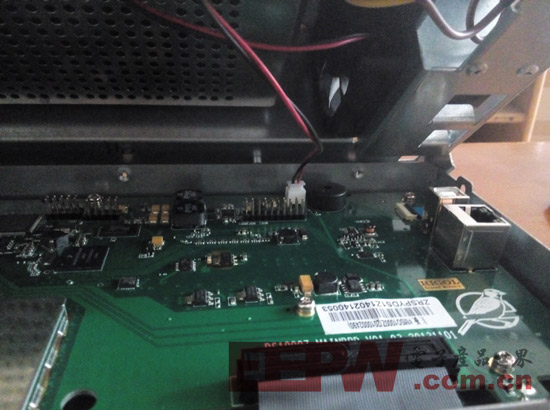

　　這條連接線是風扇的連接線

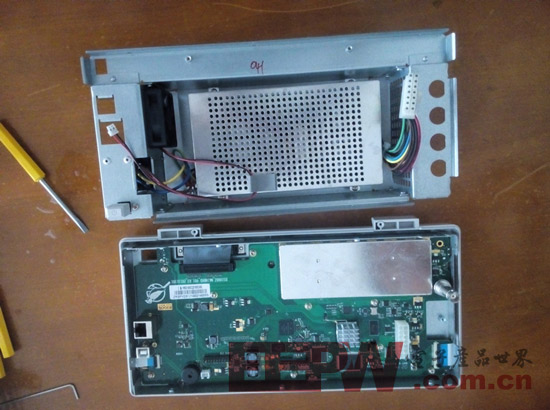

　　把兩個連接線小心拔掉后的樣子，一部分是電源，另一部分是主板?？偲饋砜磧炔窟B接非常簡潔，清爽。只有LCD、鍵盤、電源、邏輯分析儀、風扇5根連接線，而且線纜位置和長度非常優化，沒有一點拖沓的感覺，固定的也不錯。

　　電源這次就不拆了，把電源放在一邊，咱們重點看看主板部分，先來張主板的圖吧。我們可以看到主板PCB非常整潔，布局也非常合理，芯片數量很少，說明普源精電在高集成度設計方面有很大的進展。 上邊一個大大的金屬罩子蓋住的是什么東東?從位置上看應該屬于示波器的通道輸入部分。很可能是模擬前端。有這樣的屏蔽罩想來外界的干擾會比較小。貨真價實的設計，贊一個。

三、RIGOL普源精電 MSO1104Z 示波器拆解之主控芯片(FPGA)及外圍芯片

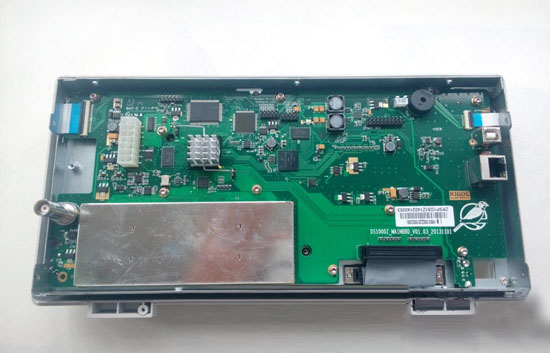

　　先來個主控板的全身照吧

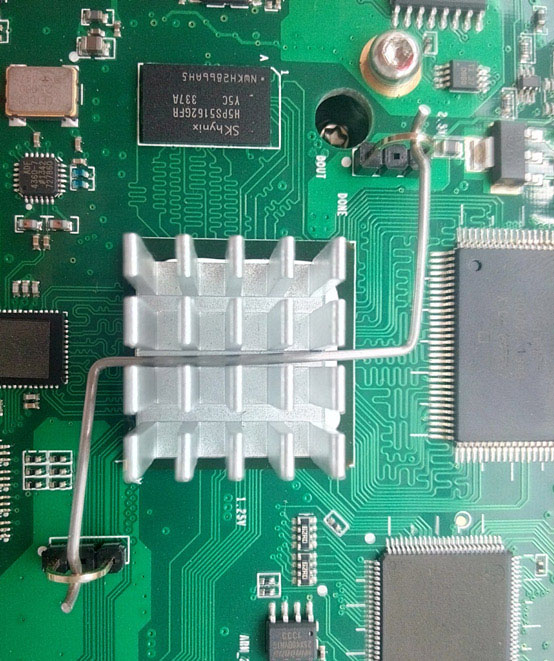

　　主板部分我們先從主控芯片看起吧，大家猜猜看，那個是最主要的芯片，我猜一定是那個帶著散熱片的芯片吧。來張特寫看看吧。

　　我們可以看到許多信號都是從這個芯片出來的，看來是主控芯片無疑了，這個主控芯片上面加了個散熱片，散熱片和芯片之間用導熱硅膠固定著，普源精電可能擔心不夠牢固，又加了個固定裝置，非常的牢靠啊，筆者用手拆了拆居然沒拆下來?？磥砥赵淳娮霎a品還是非常的用心啊。由于筆者手頭沒有導熱硅膠，擔心把散熱片拆下來后沒有導熱硅膠固定不好，以至于散熱不好再燒壞芯片了，還是算了吧，別拆了，不拆的的話就看不到芯片型號了，這顆芯片據筆者推測應該是FPGA芯片，但至于是哪個系列的，哪個廠家的只能等有機會拆了看看啦。有興趣的網友也可以跟帖猜猜看。

　　看完這個主控芯片，我們看看它周圍的外圍芯片吧。主控芯片(FPGA)邊上的有個存儲器芯片為Hynix(海力士)H5PS5162GFR DDR2，有興趣的網友可以去官網看看這個芯片的具體參數，筆者認為這個示波器的24M存儲深度應該就是由它實現的。

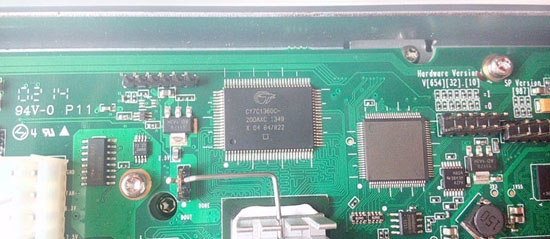

　　看完主控芯片(FPGA)邊上的DDR2存儲芯片，我們再來看看另一個存儲芯片，型號為Cy7C1360C,這是一款賽普拉斯容量為 256K*36 的SRAM芯片，所有存儲芯片均使用了蛇形等長布線，應該是為了改善時序性能。 這個芯片的作用是什么呢，大家可以猜猜看。

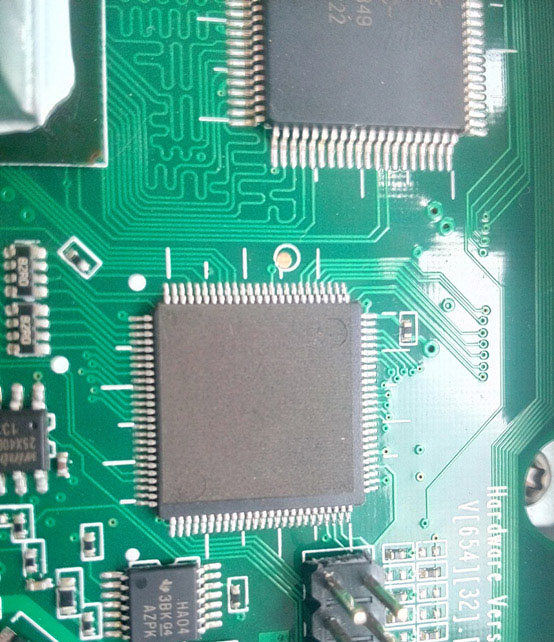

　　在上圖中我們可以看到主控芯片(FPGA)邊上還有一個沒有芯片型號的芯片，來個特寫看看吧，大家看看能不能根據引腳或者其他信息猜出這個芯片是什么，作用是什么。

　　通過特寫我們可以看到這個芯片的型號被打磨掉了，打磨的非常徹底啊，不留一絲痕跡，看來普源精電的芯片打磨工藝也非常不錯啊，估計普源精電防止這款產品被別的廠商山寨采取的保密措施吧，估計這也無奈之舉啊。

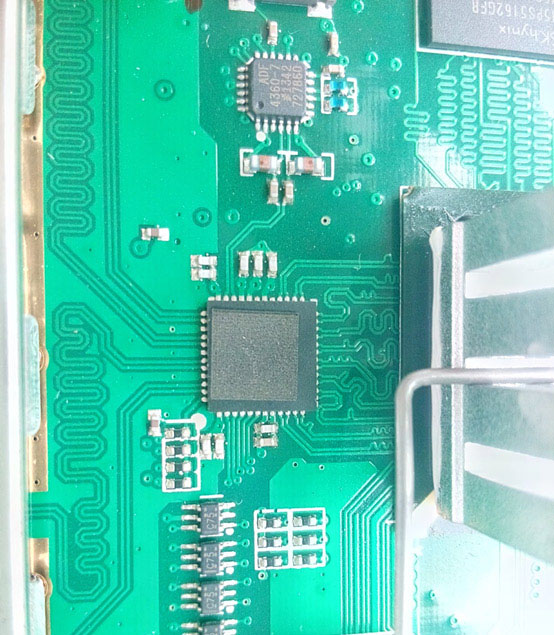

　　在主控芯片(FPGA)邊上還有一顆打磨的芯片，咱們再一起看看。這顆芯片和主控芯片以及其它芯片之間也采用了蛇形走線，看樣對時序要求比較高，是什么芯片呢?筆者猜測應該是個ADC之類的芯片吧，示波器里面應該不能缺少它的存在吧。另外在這顆打磨芯片的上方有個型號為ADF4360的芯片，筆者查了查這款芯片的資料，這是ADI公司2004年新推出的一款高性能的PLL芯片，具有很寬的工作頻寬，輸出頻率范圍為：350-1800MHz。芯片ADF4360和被打磨的芯片有兩根線相連，筆者猜測ADF4360時鐘芯片應該是給被打磨芯片(ADC)提供高質量的采樣時鐘。MSO1104Z 示波器是采樣率是1G Sa/s，所以你懂的。

四、RIGOL普源精電 MSO1104Z 示波器拆解之主控芯片(ARM)及外圍芯片展示

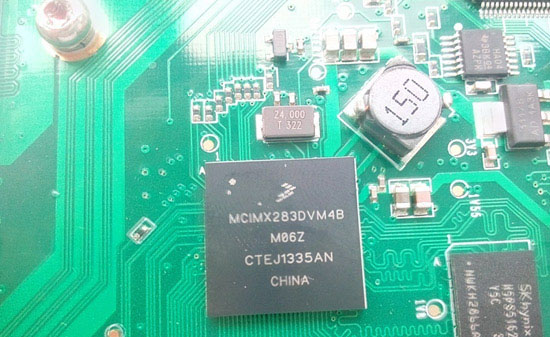

　　看完了主控芯片(FPGA)以及外圍的一些芯片，我們再看看另一顆主控芯片。我們可以看到這是一顆Freescale (飛思卡爾)公司的iMAX283芯片，筆者百度了有關這個芯片的介紹，有興趣的可以看看，i.MX283 是一款低功率、高性能的多媒體應用處理器，專為通用嵌入式工業控制和消費電子市場而優化。i.MX283內核采用飛思卡爾快速的、久經驗證的、高能效ARM926EJ-S?內核, 頻率高達454 MHz。

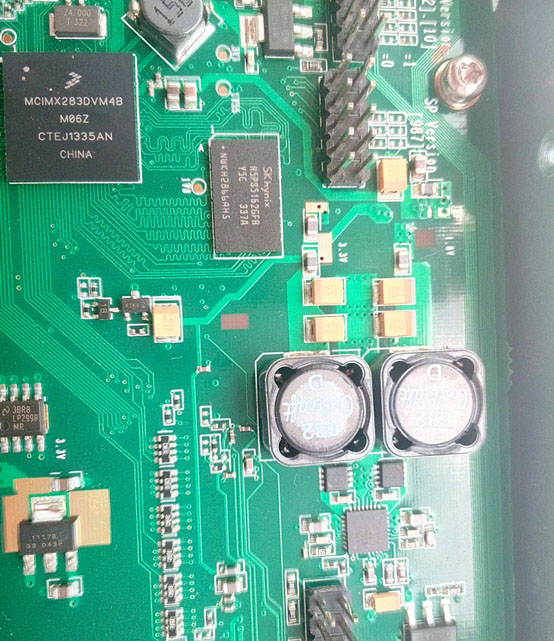

　　Freescale iMAX283芯片也外掛了一顆DDR2芯片，上面的圖片對于DDR2的型號可能不太清晰，可以看下圖。

　　通過上圖我們可以看到DDR2芯片為Hynix(海力士)H5PS5162GFR型號和FPGA外掛的型號相同。這個DDR2芯片又起什么作用呢，這也是我們需要思考的一個問題。大家可以跟帖討論下。

　　主控芯片及其外圍芯片看完了，我們再看看邏輯分析儀部分。MSO1104Z這款示波器具備16個數字通道。

　　通過上圖，我們可以看到這部分應該是邏輯分析儀和前面板相連接的，主板上沒有比較器，走線直接進入主控芯片(FPGA)，筆者猜測比較器應該集成在在邏輯分析探頭中，可能更靠近被測信號，更有利于信號完整性吧。有機會拆解下邏輯分析儀探頭驗證下。

五、RIGOL普源精電 MSO1104Z 示波器拆解之完結篇

　　MSO1104Z這款示波器的用料還是非常扎實的， 整塊PCB上全部都是Hynix、Freescale、ADI, TI, NS, Fairchild等大廠芯片。

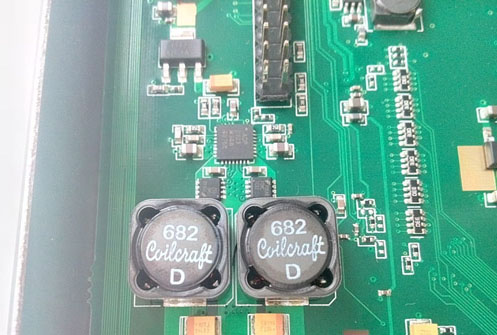

　　Coilcraft功率電感以及 AVX鉭電容

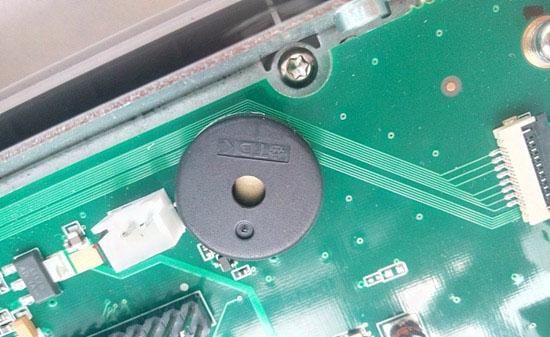

　　甚至小小的蜂鳴器，也是TDK品牌的，看來普源精電用料非常講究，做的是良心產品啊。

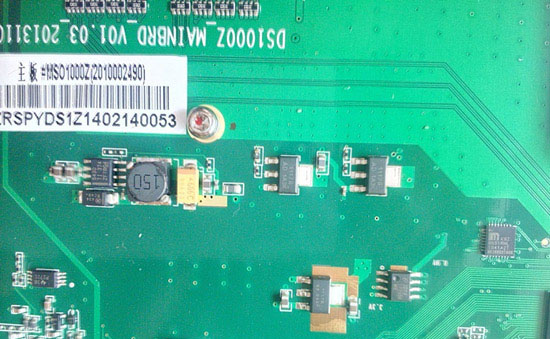

　　DC-DC芯片采用的是ADI和TI大廠的芯片，電源穩定性得到了保證。

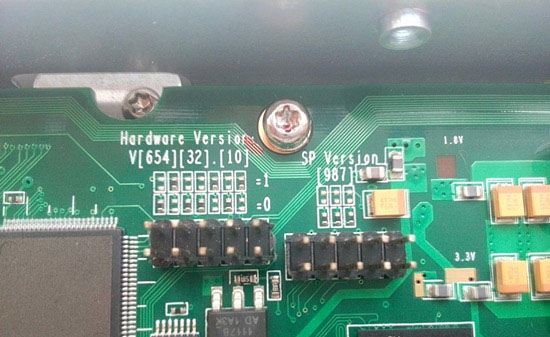

　　看完示波器芯片的用料情況，我們再接著看。這張圖里面有兩個接口，而且還寫著兩個版本號，看樣子應該是下載接口吧。

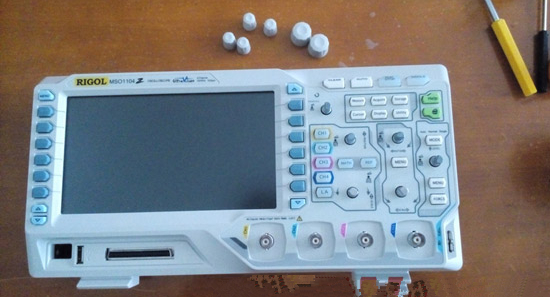

　　把前面板的按鈕去掉，繼續拆。

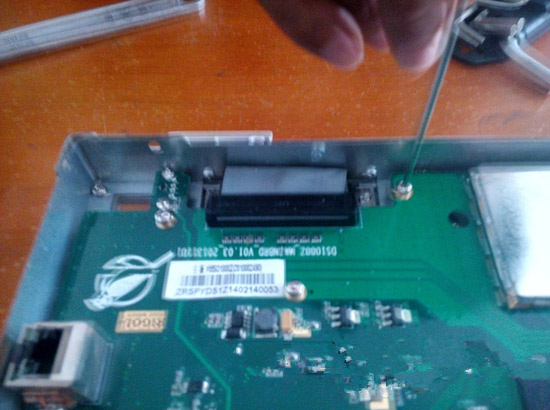

　　但在拆卸主板和前面板的時候，發現主板上的螺絲型號比較特殊。沒有對應的螺絲刀進行拆解。要么螺絲刀太大，要么太小。筆者的工具還算齊全，莫非這種螺絲不常用?還是普源精電專門用的這種螺絲。無奈，拆解只能到這一步了。

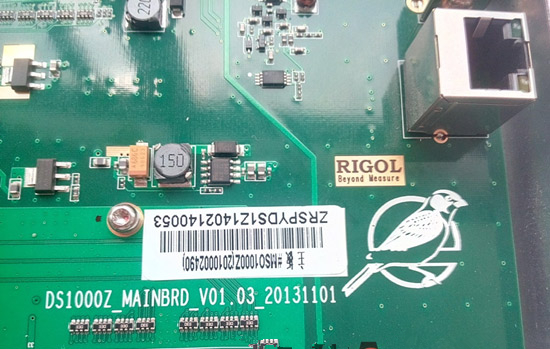

　　最后給這個難拆的螺絲來個特寫，順便看下普源精電的LOGO， RIGOL金字LOGO彰顯大氣，但不知道那個小鳥標志有何寓意。

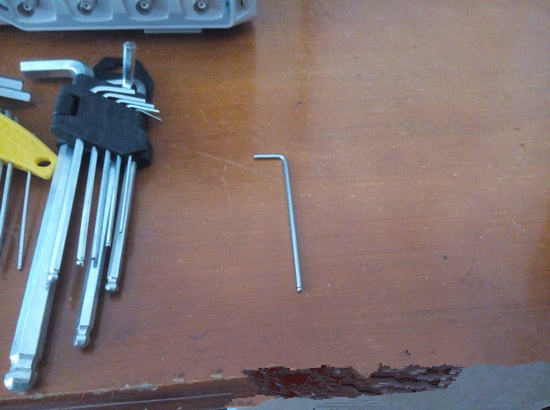

　　拆解的過程還是非常的輕松加愉快的，下一步就該把拆解的示波器組裝起來了，當然相對于拆解組裝就更簡單了，組裝過程就不再詳細描述了。在整個拆解和組裝過程中這個內六角的小扳手可是立了汗馬功勞，整個過程中基本都是這個小扳手搞定的，這里小小展示一下。

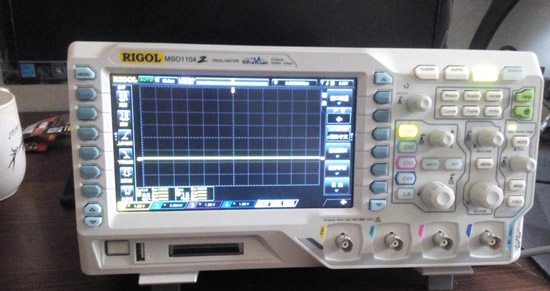

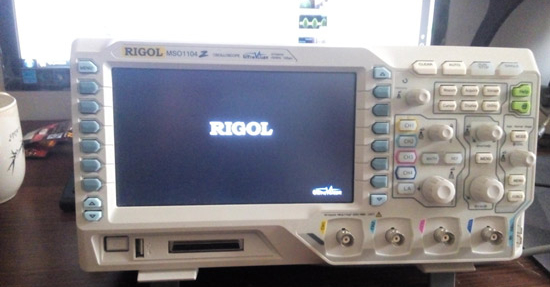

　　把拆解的示波器組裝好，上電試試吧，給示波器上電吧，顯示普源精電LOGO，一切正常。

　　拆解到此結束，大家對普源精電 MSO1104Z 這款示波器的性能和做工都可以發表下自己的看法。
