變壓器是利用電磁感應原理，從一個電路向另一個電路傳遞電能或傳輸信號的電器。在公用電網對電能質量要求越來越嚴苛的今天，作為電能傳輸設備來講，對變壓器相關技術參數自然而然的也提出了更高的要求，這就使得變壓器生產廠家不斷改進技術、提升工藝及測試水平，以適應當今的技術要求。下面本文就對相關變壓器技術參數做詳細介紹。

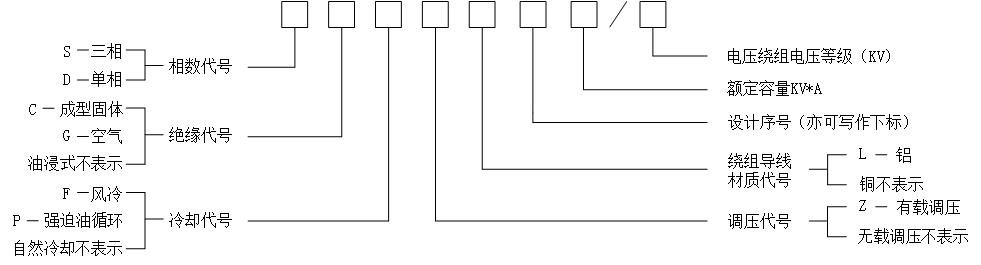

圖示：電力變壓器一般型號標示

01變壓器技術參數之額定容量

　　額定容量是指額定電壓、額定電流時連續運行所輸送的容量（即變壓器的視在功率），以VA、KVA、MVA表示，變壓器額定容量是選型時很重要的變壓器技術參數，一般在變壓器型號中可以得知（如圖、電力變壓器一般型號標示）。

02變壓器技術參數之額定電流

　　變壓器額定電流是指變壓器在額定容量、額定電壓下運行時通過的線電流，單位是A。

03變壓器技術參數之額定電壓

　　額定電壓是指變壓器長時間運行，設計條件所規定的電壓值（線電壓），單位是V。

04變壓器技術參數之額定頻率

　　變壓器鐵芯損耗與頻率關系很大，故應根據使用頻率來設計和使用，這種頻率稱為額定頻率。我國規定標準工業頻率為50Hz(赫茲)，故電力變壓器的頻率都是50Hz。

05變壓器技術參數之額定功率

　　此項變壓器技術參數一般用于電源變壓器，它是指電源變壓器在規定的工作頻率和電壓下，能長期工作而不超過限定溫度時的輸出功率。變壓器的額定功率與鐵心截面積、漆包線直徑等有關。變壓器的鐵心截面積大、漆包線直徑粗，其輸出功率也大。

06變壓器技術參數之電壓比

　　變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級。在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢。當N2>N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器；當N2

U1/U2=N1/N2=n

　　式中n稱為電壓比（圈數比），當n<1時，則N1>N2，U1>U2，該變壓器為降壓變壓器；反之則為升壓變壓器。
　　另有電流之比I1/I2=N2/N1；
　　電功率P1=P2。
　　注意：上面的式子，只在理想變壓器只有一個副線圈時成立。當有兩個副線圈時，P1=P2+P3，U1/N1=U2/N2=U3/N3，電流則須利用電功率的關系式去求，有多個時，依此類推，此項變壓器技術參數一般采用變壓器變比測試儀測量得到。

07變壓器技術參數之效率

　　在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即：

　　η=(P2÷P1)x100%

　　式中，η為變壓器的效率；P1為輸入功率，P2為輸出功率。當變壓器的輸出功率P2等于輸入功率P1時，效率η等于100%，變壓器將不產生任何損耗，但實際上這種變壓器是沒有的。變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損。
　　變壓器的效率這項變壓器技術參數與變壓器的功率等級有密切關系，通常功率越大，效率越高。反之，功率越小，效率也就越低。現在的變壓器效率值一般在60%~100%之間。

08變壓器技術參數之阻抗（或短路）電壓

　　變壓器技術參數—阻抗電壓（也稱短路阻抗）通常在變壓器短路試驗中得出，將變壓器二次繞組短路，在一次繞組上逐漸升壓到繞組內電流達額定值時，一次繞組所施加的電壓值即為阻抗電壓（短路電壓）。常用阻抗電壓（UD）與額定電壓（UN）比值的百分數來表示。

　　（UD/UN）*100%=UZ（阻抗電壓）

09變壓器技術參數之短路損耗（即銅損）

　　變壓器短路試驗時把變壓器二次繞組短路，在一次繞組通入額定電流時變壓器消耗的功率即為短路損耗（銅損）。
　　銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損，這是計算效率的關鍵變壓器技術參數。

10變壓器技術參數之空載損耗（即鐵損）

　　變壓器在額定電壓下，二次空載（開路）時變壓器鐵芯（勵磁和渦流）所產生的損耗即為空載損耗（鐵損）。
　　變壓器的鐵損包括兩個方面：一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗。另一是渦流損耗，當變壓器工作時，鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗。空載損耗（鐵損）是變壓器損耗的重要組成，是計算效率非常重要的變壓器技術參數。

11變壓器技術參數之空載電流

　　變壓器在額定電壓下，二次空載（開路）時在一次繞組通過的（勵磁）電流即為空載電流，常用空載電流與額定電流比值的百分數來表示。

12變壓器技術參數之絕緣電阻

　　絕緣電阻大小表示變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、溫度高低和潮濕程度有關。

13變壓器技術參數之額定溫升

　　變壓器內繞組或上層油的溫度與變壓器外圍空氣的溫度(環境溫度)之差，稱為繞組或上層油的溫升。在每臺變壓器的銘牌上都標明了該變壓器的溫升限值。我國標準規定，繞組溫升的限值為65℃，上層油溫升的限值為55℃，并規定變壓器周圍的最高溫度為40°。因此，變壓器在正常運行時，上層油的最高溫度不應超過95℃。

14變壓器技術參數之額定冷卻介質溫度

　　對于吹風冷卻的變壓器，額定冷卻介質溫度，指的是變壓器運行時，其周圍環境中空氣的最高溫度不應超過40℃，以保證變壓器載額定負荷運行時，繞組和油的溫度不超過額定允許值。所以，在銘牌上有對環境溫度的規定。
　　對于強迫油循環水冷卻的變壓器，冷卻水源的最高溫度不應超過30℃，當水溫過高時，將影響冷卻器的冷卻效果。冷卻水源溫度的規定值，標明在冷卻器的銘牌上。此外，還規定冷卻水的進口水壓，必須比潛油泵的油壓低，以防冷卻水滲入油中。但水壓太低，水的流量太小將影響冷卻效果，因此對水的流量也有一定要求。不同容量和型式的冷油器，有不同的冷卻水流量的規定。以上這些規定都標明在冷卻器的銘牌上。

15變壓器技術參數之接線（或聯結）組別

　　用于標明變壓器各側三相繞組的連接順序、繞向和極性以及各側線電壓相互關系的時鐘表示方法。對高壓繞組用符號Y（星形）、D（三角形）、Z（曲折形）；中、低壓側用y、d、z；有中性點引出時用YN、ZN和yn、zn；自耦變有公共部分的兩繞組中額定電壓低的一個用a表示。

---
