霍爾電壓傳感器幅頻特性表示的是不同頻率點下霍爾電壓傳感器的測量能力。當霍爾電壓傳感器輸入幅值恒定但頻率變化的正弦波時，霍爾電壓傳感器測量到的峰峰值將隨著輸入頻率的變化而變化，這種幅值隨頻率變化的關系就是霍爾電壓傳感器的幅頻特性。

　　本次實驗主要測量霍爾電壓傳感器的幅頻特性曲線，霍爾電壓傳感器采用lEM公司的LV100-4000，標準表采用銀河電氣自主研發的AP2001變頻功率標準表，電壓源采用美國福祿克的6100B。

　　LV100-4000精度為± 0.7%fs，原邊最高測量電壓4000V；AP2001變頻功率標準表電壓電流測量誤差為0.01%rd+0.03%fs，電壓測量范圍 0.1V～1280V，電流測量范圍 4mA～6A，基波頻率測量范圍 0.1～1500Hz；福祿克的6100B最高輸出1008V，基波頻率輸出最低為16Hz，精度為0.002%。

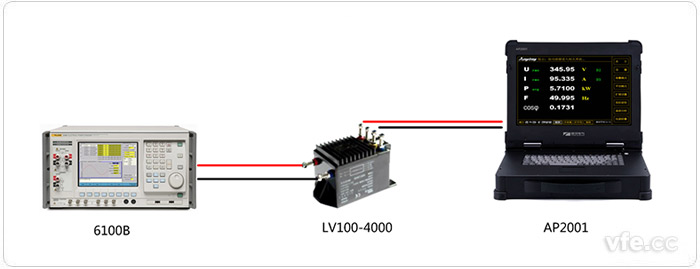

一霍爾電壓傳感器的幅頻特性測試原理圖

　　參考《JJF1558-2016測量用變頻電量變送器校準規范》的標準源法，如圖所示，6100B作為標準電壓信號源，給LV100-4000原邊提供標準電壓信號，采用AP2001測量副邊信號，AP2001乘上變比還原信號幅值，測試結果與標準源比較得出測試誤差。

二霍爾電壓傳感器的幅頻特性測試報告

　　霍爾電壓傳感器的幅頻特性測試報告：

序號	頻率（Hz）	示值電壓（V）	誤差（%）
1	16	1010	1
2	50	996	-0.4
3	100	994	-0.4
4	200	997	-0.3
5	300	999	-0.1
6	400	1003	0.3
7	500	1007	0.7
8	600	1013	1.3
9	700	1020	2
10	800	1027	2.7
11	900	1031	3.1
12	1000	1039	3.9

　　本次試驗在1000V標準電壓下進行，頻率測試范圍為16-1000Hz，測試結果如上表所示，從測試結果來看，LV100-4000在頻率50-500Hz的范圍內，滿足0.7%的標定精度要求，但是50Hz以下的低頻與高于500Hz的高頻階段表現超出誤差范圍。

三霍爾電壓傳感器的幅頻特性曲線

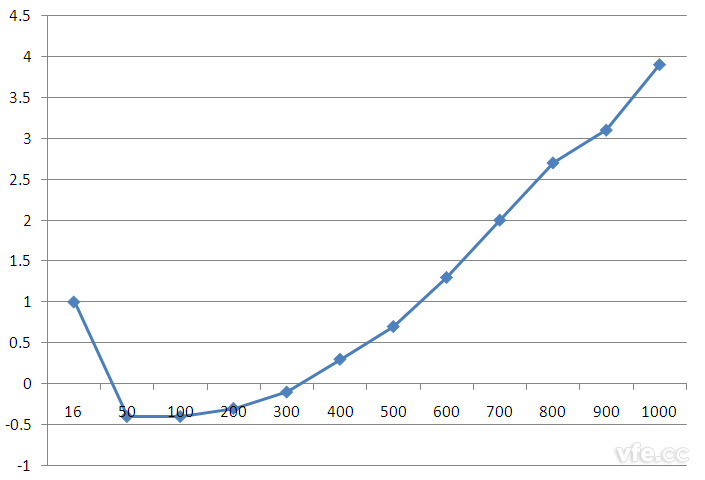

霍爾電壓傳感器的幅頻特性圖

　　根據測試數據畫出霍爾電壓傳感器的幅頻特性圖，從圖中可以也可以看出霍爾電壓傳感器LV100-4000的最佳精度發生50Hz-400Hz之間。

---
