有載分接開關，是一種為變壓器在負載變化時提供恒定電壓的開關裝置。其基本原理就是在保證不中斷負載電流的情況下，實現變壓器繞組中分接頭之間的切換，從而改變繞組的匝數，即變壓器的電壓比，最終實現調壓的目的。

　　變壓器有載開關測試儀是對有載分接開關進行測試的檢測設備，有載分接開關測試儀性能檢測主要包括恒壓源測試、恒流源測試、過渡電阻測量誤差檢驗、動作時間測量誤差檢驗、動作順序測量誤差檢驗等試驗項目，下面本文根據有載分接開關測試儀通用技術條件介紹其相關檢試驗項目限值要求及誤差計算。

一有載分接開關測試儀性能要求

01恒壓源

　　有載分接開關測試儀內部恒壓源的電壓穩定度要求優于1*10^-3，紋波系數優于1.0%，輸出電壓不低于20V。

02恒流源

　　有載分接開關測試儀內部恒流源的電流穩定度要求優于1*10^-3，紋波系數優于1.0%，輸出電流不低于1A，開口電壓不低于20V。

03過渡電阻測量

　　過渡電阻的測量范圍0.1Ω~20Ω，分辨率為0.01Ω，過渡電阻在0.1Ω~1Ω的范圍內最大運行偏差優于±0.1Ω；在1Ω~20Ω(不含1Ω)的范圍內最大運行偏差優于±1.0%。

04動作時間測量

　　動作時間的測量范圍1ms~250ms，分辨率為0.1ms。動作時間在1ms~100ms范圍內允許偏差優于±1ms；動作時間在100ms~250ms(不含100ms)內，最大允許偏差優于±1%。

05動作順序測量

　　動作順序的測量范圍0~50圈，每圈為360°，分辨率為1°，最大允許偏差在±3°及以上。

二有載分接開關測試儀性能測試誤差計算

01恒壓源測試

　　有載分接開關測試儀在正常工作狀態下，用數字電壓表測量每相恒壓源電壓，并進行10min的穩定度測量，然后每組輸出之間接一只標準電阻器，用示波器測量電源輸出波形。紋波系數按式1進行計算：

……1

　　式中：

　　K——紋波系數；

　　UP-P——峰峰電壓值，V；

　　U——直流電壓值，V。

02恒流源測試

　　有載分接開關測試儀在正常工作狀態下，每相輸出之間接一只標準電阻器，用示波器測量電源輸出波形，用數字電壓表測量標準電阻兩端電壓，并進行10min的穩定度測量，電流按式2進行計算：

……2

　　式中：

　　I——恒流源輸出電流，A；

　　R——標準電阻，Ω；

　　U——標準電阻兩端電壓，V。

03過渡電阻測量誤差

　　用標準電阻器作為被試對象，有載分接開關測試儀對標準電阻進行測試，測試點應有10個點，過渡電阻在0.1Ω~1Ω的范圍內測量誤差按式3計算：

……3

　　式中：

　　RΔ——電阻測量誤差，Ω；

　　RC——儀器的測量值，Ω；

　　RB——標準電阻值，Ω。

　　過渡電阻在1Ω~20Ω(不含1Ω)的范圍內測量誤差按式4計算：

……4

　　式中：

　　RΔ——電阻測量誤差，Ω；

　　RC——儀器的測量值，Ω；

　　RB——標準電阻值，Ω。

04動作時間測量誤差試驗

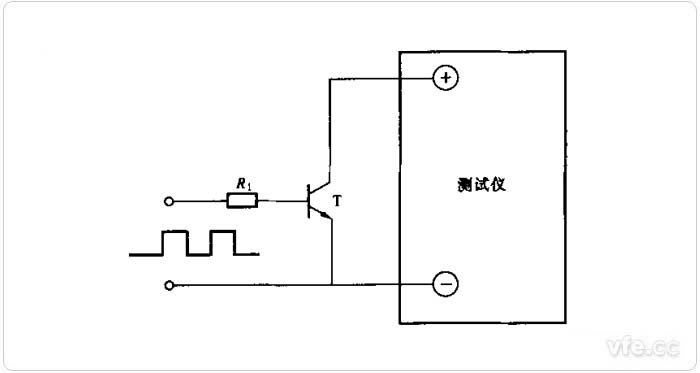

　　測試儀的三個通道分別測量信號發生器提供的標準方波，由于信號發生器輸出容量小，可能無法直接驅動被測儀器，所以必須在信號發生器與測試儀之間加一個電子模擬開關接線測試。所加信號為方波，接線方法參照圖1所示。

　　R1——約1KΩ電阻；T——開關管

圖1：動作時間測量誤差檢測接線方法

　　時間寬度按10ms~100ms和100ms~250ms分兩段接線測量，每段測試點應有10個點。1ms~100ms段的測量誤差按式5計算：

……5

　　式中：

　　SΔ——動作時間測量誤差，ms；

　　SC——測試儀測量值，ms；

　　SB——標準時間，ms。

　　在100ms~250ms(不含100ms)段的測量誤差按式6計算：

……6

　　式中：

　　SΔ——動作時間測量誤差，ms；

　　SC——測試儀測量值，ms；

　　SB——標準時間，ms。

05動作順序測量

　　將測量圓盤和傳感器固定在標準的圓周運動臺上，通過圓周運動檢測圓盤、傳感器和測量回路組成的系統誤差。誤差按式7計算：

……7

　　式中：

　　γΔ——儀器測量誤差；

　　γC——儀器測量值；

　　γB——儀器標準值。
