電機能效評測主要參照或引用GB/T1032三相異步電動機試驗方法及GB/T22669三相永磁同步電動機試驗方法試驗標準辦法，能效試驗主要有以下幾種標準方法：

　　◆ A法——輸入-輸出法

　　◆ B法——損耗分析及輸入-輸出法間接測量雜散損耗

　　◆ C法——損耗分析及回饋法簡介測量雜散損耗

　　◆ E法——損耗分析及直接法測量負載雜散損耗

　　◆ E1法——損耗分析及推薦負載雜散損耗

　　◆ F法——等值電路及直接法測量負載雜散損耗

　　◆ F1法——等值電路及推薦負載雜散損耗

　　◆ G法——降低電壓負載法及直接法測量負載雜散損耗

　　◆ G1法——降低電壓負載法及推薦負載雜散損耗

　　◆ H法——圓圖法

一低壓三相異步電機能效試驗方法——B法

　　GB/T 18613 中小型三相異步電動機能效限定值及能效等級中對電機能效檢測引用G/BT 1032三相異步電動機試驗方法中的B法——測量輸入功率和輸出功率的損耗分析法。

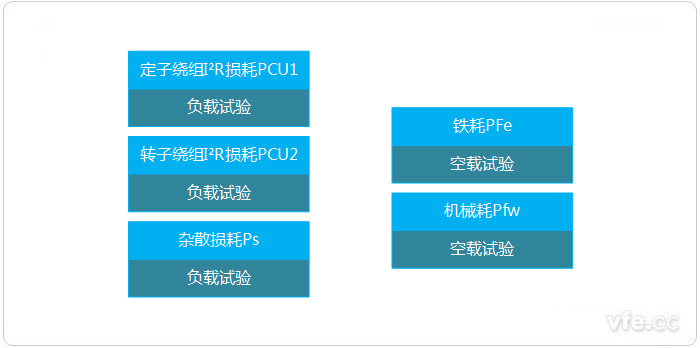

　　由空載、負載試驗數據，計算分析得到五大損耗，其中PL（PS修正前）為：

　　PL=P1-P2-PCU1-PCU2-PFe-Pfw

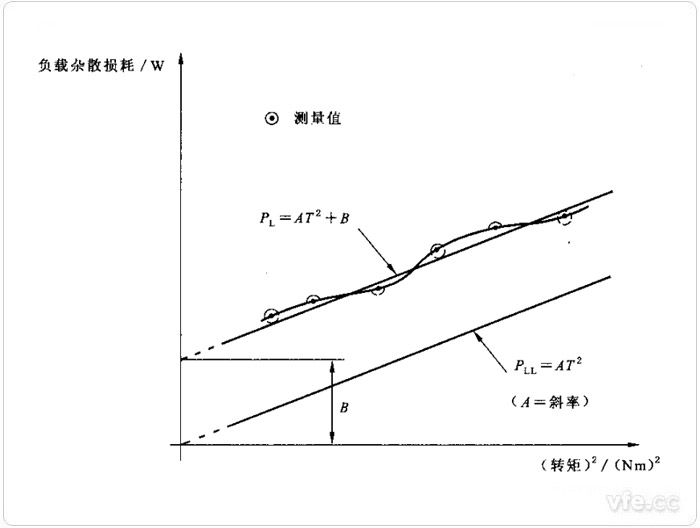

　　通過PL對T的線性回歸分析，PL=AT2+B，求得A（斜率）和B（截距）則PS=AT2，

　　η=（P1-PCU1-PCU2-PFe-Pfw-PS）/P1*100

二低壓三相異步電機能效試驗B法步驟

01確定電源是否符合要求

　　低壓三相異步電機能效試驗電源基本要求如下：

　　◆ 對稱性：負序分量＜正序分量*0.5%，消除零序分量；

　　◆ 頻率偏差：偏差＜規定頻率*±0.3%；

　　◆ 頻率穩定性：頻率變化量＜0.1%。

02確定儀表量程精度符合要求

　　根據標準要求，所有電量及非電量測試儀表精度基本要求如下：

儀器儀表	精度	校準或檢定頻度
電流、電壓和功率表	±0.2%FS	1年
電流互感器	±0.2%FS	1年或2年
轉矩轉速測量儀及傳感器	轉矩±0.2%FS 轉速±0.1r/min（讀書誤差）	1年
電阻測量儀	±1℃	1年
秒表	±0.5s/天	1年

03準備工作

　　三相異步電機能效試驗準備工作如下：

　　◆ 電機檢查

　　銘牌數據核對；接線圖、接線方式核對；電機轉動情況檢查等。

　　◆ 熱電偶預選

　　試驗前應取多路熱電偶至于環溫中進行相互校核，對溫度顯示超過平均值0.3℃的熱電偶應剔除不采用。

　　◆ 預置熱電偶

　　測溫儀的熱電偶預置到被試電機定子內，可靠的固定在定子繞組端部上，并確保熱電偶與定子繞組接觸良好。

　　◆ 環境溫度

　　試驗時的環境溫度為10~40℃。

04測定冷態直流電阻

　　冷態直流電阻測試儀器主要包括電阻測量儀、測溫儀。被試電機冷態電阻的測量應在測試環境中放足夠長的時間，以使繞組達到穩定的溫度；確保電阻儀與測試線接觸良好，確保電阻儀測試線夾頭與繞組端頭接觸良好，連測三次取平均值。

　　繞組溫度的測量：應將測溫儀的熱電偶預置入電機內，緊貼在定子繞組上測取繞組的溫度，再測取電機的端電阻。

05熱試驗

　　熱試驗主要包括數字式功率表、轉矩-轉速測量裝置、測溫儀、電阻測量儀等設備。

　　熱試驗應在額定負載下進行，保持額定電壓、額定頻率和額定輸出功率進行試驗，以均勻的時間間隔（0.5h）分別記錄被試電機的三相電壓、三相電流、輸入功率、頻率、輸出轉矩、轉速、電機各部分溫度及環境溫度。

　　當被試電機溫升在半小時內變化≤1K時，可以認為電機達到熱穩定狀態。斷電停機后立即測取電機端電阻（約定測U-W間），均勻間隔測6~7點，繪制熱電阻對時間的冷卻曲線。

06負載試驗

　　負載試驗采用與溫升熱試驗同樣測試設備，先把負載電機與傳感器的聯接脫開，起動被試電機并帶傳感器儀器運轉，把被試電機電壓調至額定值，對轉矩轉速傳感器重新調零，并保存調零結果。

　　重新聯上負載電機開始進行負載試驗。試驗時，應保持被試電機改為額定電壓、額定頻率，負載由高到低進行調節。分別測取1.5PN、1.25PN、1.0PN、0.75PN、0.5PN、0.25PN各負載點時的電壓、電流、輸入功率、頻率、輸出轉矩、轉速和電機定子繞組溫度。

　　被試電機的旋轉方向如無規定，按順時針方向旋轉，負載試驗過程中電機繞組溫度與溫升試驗熱穩定時的繞組溫度之差須≤5K；各點負載讀數時必須待負載穩定后同時測取。注意P1、T、n值的爭取測定是負載試驗的關鍵，為了測得準確數據，特別應注意測試儀器盡可能選擇合適量程。

07空載試驗

　　空載試驗主要由數字式功率表、雙臂電橋、測溫儀等設備完成，被試機以額定電壓，額定頻率空載運行至穩定，穩定的判據是：相隔半小時二次連續的輸入功率讀數的變化不超過3%。

　　空載試驗依次在1.25UN、1.10UN、1.05UN、1.00UN、0.93UN、0.85UN、0.60UN、0.50UN、0.40UN、0.30UN、0.20UN電壓下，分別測取被試機三相電壓、電流、功率及電機定子繞組的溫度。注意對進行1.25UN試驗點如限于設備無法達到時，則應盡量做到接近1.25UN電壓，但應不低于1.15UN。

08數據處理

　

γ：體現隨機誤差

B：體現系統誤差

　　低壓三相異步電機效率B法測試就是測取輸入輸出功率采用線性回歸分析求取雜散損耗。回歸分析是找出兩組變量之間的數學關系，以使用一組變量值預測另一組變量值（PL、T——A；PL、T、A——B）

　　相關系數γ表示這些點與直線的吻合度（PL、T、γ），相關系數γ≥0.95（應建立內控指標）。如果在數據分析時需刪除壞點，則在6個測試點刪除不能超過1點（消除隨機誤差影響）；如果為獲得γ≥0.95而必須重新試驗，則應在重試之前對前次試驗失敗的原因進行調查、分析并采取糾正措施后才能進行。

---
