DCC(Direct Current Comparator Resistance Bridge)電阻橋就是電流比較儀式電阻橋，這個“直流”往往被省略，電流比較儀最開始是用于交流的，而后來才發展成可以對比直流，而現在對比精度最好、計量界用的最廣的比較儀也是直流的。

　　DCC自從發明之日開始，到現在的近半個世紀以來、一直是最好的電流對比方法，而DCC電阻橋也就一直是頂級電阻測試、對比設備。DCC和DCC電阻橋是兩回事，但有的時候?yàn)榱撕?jiǎn)單，稱呼DCC電阻橋?yàn)镈CC。

一DCC電阻橋原理

　　DCC的基本原理基是變壓器磁芯的安匝平衡，與補償法直流電流鉗表或隔離傳感器的原理有類似之處。

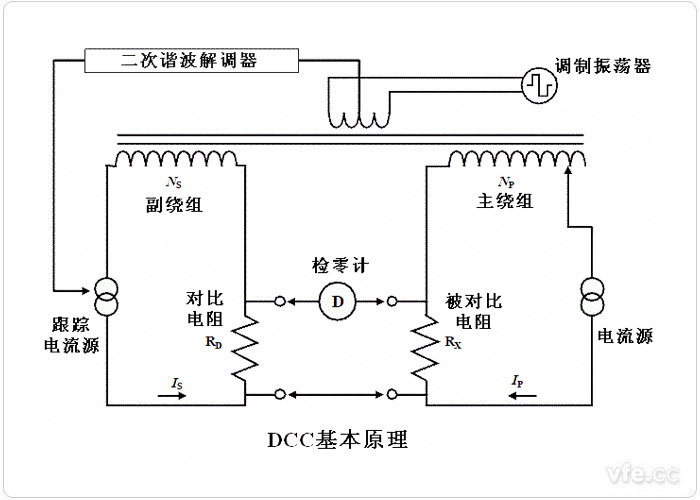

　　在一個超高導磁率、低漏磁的環形鐵心上以相反的極性繞制主繞組Np和副繞組Ns，主繞組通以直流恒流電Ip，副繞組通以另一個恒流Is，在安匝相等的情況下，達到平衡：

　　Np*Ip=Ns*Is，即Is/Ip = Np/Ns

　　鐵心上同時繞有一個檢測繞組，用方波激勵，通過探測2次諧波可以得知安匝是否平衡，如果沒有平衡，則自動改變副繞組的跟蹤電流源使得安匝達到平衡。

　　對比電阻Rd(有時也叫Rs)被串聯到副繞組的電流途徑，而被對比電阻Rx被串聯到主繞組的電流途徑，兩個標準電阻的地端電壓端子接到一起，而高位端的兩個電壓端子接到靈敏檢零計上做比較。調節主繞組的匝數，讓檢零計讀數為零，達到電壓平衡，這樣就有：

　　電阻電壓 = Is*Rs = Ip * Rx

　　所以有Rx= Rs * Is/Ip = Rs * Np/Ns

　　也就是：

　　Rx/Rs = Np/Ns

　　這就是說，電阻值比等于匝數之比。由于匝數可以精確得到、終生不變，因此Rx和Rs的比例也可以精確測定。

二DCC電阻橋應用

　　簡單說，DCC電阻橋就是超高精度測試電阻用的。復雜一點說，是進行標準電阻的對比、傳遞、檢定、測量所必備的高精度設備。DCC電阻橋具有分辨高、線性度好、指標永久的特點。

　　在DCC橋出現之前，電阻的對比都采用各種開爾文電橋(雙橋)進行的，例如esi 242D，但這種傳統的電橋最適合的測試電阻范圍是200歐到1M，對比的不確定度達到0.2ppm。但是，對于小阻值的，例如1歐的對比，就只有2ppm，這就嚴重限制了從最高級的各國國家標準(1歐)到其他電阻之間的傳遞。

　　對于DCC電阻橋，最具優勢的范圍是小阻值的測試對比，最好的幾個量程包括Rs為1歐、10歐、100歐和1000歐，而且，Rx值滿度為Rs的11倍，這就允許1:10的直接對比，實現不同10進之間標準電阻傳遞。

　　另外，DCC橋可以測試任意阻值，而比率真實可靠不會改變，同時可以至少進行1:10的直接傳遞對比(現代DCC橋甚至可以直接進行1:100的直接對比)，這就奠定了DCC橋的頂級地位。由于溫度的計量和標定往往需要精確的測試任意值小阻值，因此DCC橋自然很快在這個領域大顯神通。當電阻標準進入量子霍爾電阻(QHR)時代后，DCC橋的這種特性很快的被用于從霍爾電阻到常規電阻的過渡傳遞上。當然，后來出現的CCC(低溫超導電流比較儀)以非常優異的性能把DCC拋在后面，成為當前頂級的電阻對比手段。不過，畢竟CCC不是一般單位能用得起的，DCC橋這些年來也一直在發展，例如自動化、量程擴展、精度提高、大電流應用等，在高端電阻計量上擁有無可動搖的地位。

---
