在電機行業，主要采用發電機組作為電機試驗設備進行工頻電機試驗。

　　隨著變頻技術的發展，變頻電源以其優良的調速性能和顯著地節能效果，使之被廣泛應用于各個領域，這也響應了國家“節能減排”的號召。

　　在變頻電機試驗中，由于采用了變頻電源，變頻器的輸出已不再是單純的直流或工頻正弦波信號，因此電機的電壓、電流、功率因數、諧波、輸入功率、輸出功率等電參量的測量問題，是我們關注的焦點。

　　能否使用普通的電機功率表來進行變頻電機試驗中的電參量測量呢？

　　答案是肯定的，但是不能完全反映信號的真實信息。

　　這是因為變頻器輸出的波形具有如下特征：

　　1、幅值變化范圍大，可以從幾伏變化到幾萬伏，從幾安變化到幾千安。
　　2、基波頻率變化范圍寬，基波頻率可以從0.1Hz甚至更低變化到400Hz甚至更高。
　　3、相位變化范圍寬，功率因數可以在-1~1間任意變化。
　　4、往往是非正弦、高畸變，諧波含量豐富。

　　因此傳統的電機功率表已經漸漸不能滿足試驗的測量需要，而一般的霍爾電壓、電流傳感器不對直接影響功率準確度測量的角差指標進行控制和標稱，應該采用有明確比差和角差指標的變頻功率分析儀及變頻功率傳感器作為主電量測量儀器。

　　湖南銀河電氣有限公司專門致力于變頻電量的測量研究，并針對變頻電量的特性，研制了AnyWay系列變頻功率測試系統。該測量系統具有寬幅值范圍、寬相位范圍、寬頻率范圍的測量特性，適用于工頻、變頻等renyi電機試驗場合的高精度電參量測試。

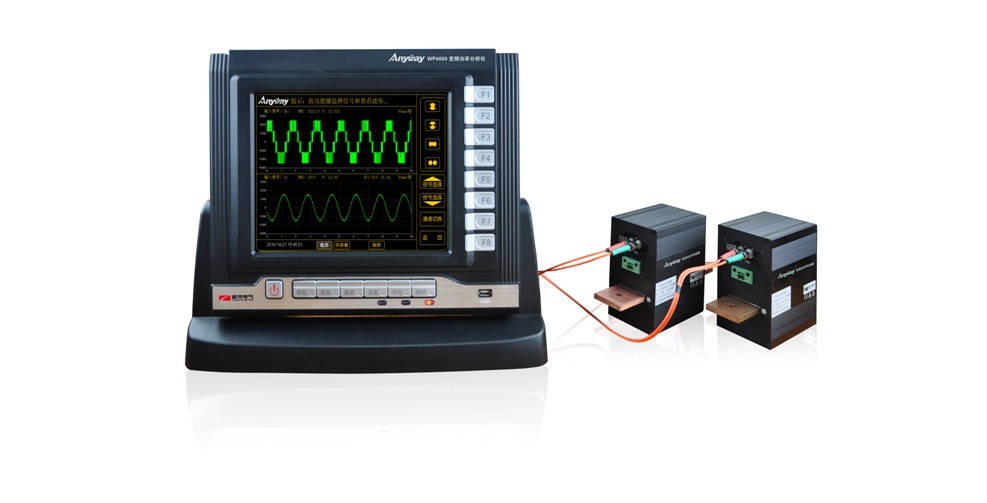

AnyWay系列變頻功率測試系統



　　作者：量值溯源

　　湖南銀河電氣有限公司(http://www.9779666.com)

---
