基于DMC300分布式測控系統的機房環境監控儀
- 瀏覽次數：8327次
- 發布時間：2013/11/9 0:51:09
- 作者：hb_yinhe
基于DMC300分布式測控系統的機房環境監控儀主要用于監控機房環境中的實時溫度和濕度，可以實現無人值守的機房環境的數據保存。環境監控儀還可以根據需要設置自動報警系統,在緊急情況下可以切斷電源防止意外的發生。
基于D
MC300分布式測控系統的機房環境監控儀由用于溫濕度傳感器信號測量的DM4071溫濕度測量模塊、用于開關量測控的
DC系列分布式I/O子站以及用于數據處理DH1000數字主機組成。整個儀器可以根據需要擴展多路溫度、濕度以及開關量，實現多個機房的統一管理。
一DM4071溫濕度測量模塊簡介
DM4071環境溫濕度測試子站是湖南銀河電氣有限公司根據用戶對環境溫濕度測量的需求，遵循相關國家標準，專門研制的一種高精度環境溫濕度測試子站，該子站能精確、實時反映測試環境的溫度及濕度值，并將測量結果傳輸至上位機進行顯示。
DM4071環境溫濕度測試子站采用高精度數字式溫濕度傳感芯片，集溫度、濕度測量于一體，與14Bit的A/D轉換器以及串行接口電路實現無縫連接。該產品功耗低、精度高，重量輕，采用個性化設計，將被測量前端數字化，輸出信號為數字量。采用RS485總線傳輸方式與上位機連接，通過分布式測控主站進行集中管理，具備優良的電壓隔離能力及電磁兼容性，抗干擾能力強。
二DM4071溫濕度測量模塊主要性能指標
溫度分辨率：12 Bit
濕度分辨率：14 Bit
溫度測量范圍：0℃~120℃
濕度測量范圍：0~100%
通訊接口：RS485接口
輸出信號：數字信號
供電方式：AC220V，50/60Hz
隔離電壓：1500V（RS485/輸入/電源之間）
功 耗：≤2W
三基于DMC300分布式測控系統的機房環境監控儀

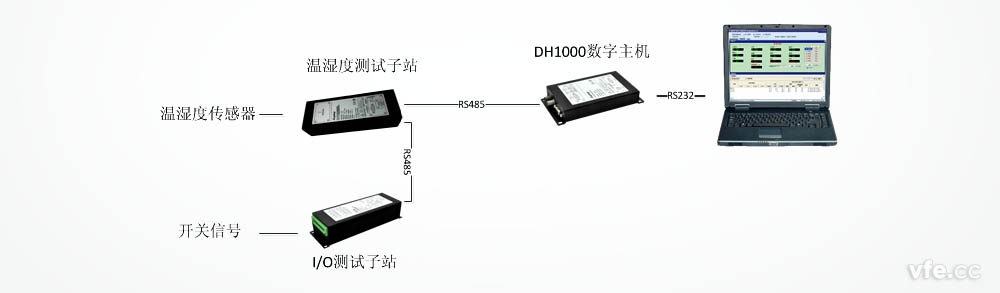

基于DMC300分布式測控系統的機房環境監控儀測量過程
由DM4071環境溫濕度測試子站測量測量前端溫濕度傳感器信號，然后將測量到的信號通過RS485通訊傳送至DH1000數字主機，DH1000數字主機將接收的信號進行處理后通過RS232通訊將數據傳送至上位機，上位機根據需要設置報警信號，報警信號反饋到DH1000數字主機控制DC系列分布式I/O子站來確定電源開關是否需要關閉。
基于DMC300分布式測控系統的機房環境監控儀集成分布式測控的優點，可以通過RS485通訊實現任意添加測控點的需要，布線簡單方便；同時上位機軟件可以根據需求編制，方便用戶使用和操作。
