一三相異步電機試驗臺定義

　　三相異步電機試驗臺是指為三相異步電機提供型式試驗的試驗平臺，可以為試驗電機提供試驗需要的硬件平臺和軟件服務。整個試驗過程參照GB/T1032-2012三相異步電動機試驗方法，為試驗提供準確的試驗數據。

二三相異步電機試驗臺硬件構成

　　三相異步電機試驗臺由試驗電源、主電量系統、開關測控、輔助參量測試及自動化試驗臺等構成。

　　1、試驗電源三相異步電機試驗臺的試驗電源滿足GB/T1032-2012對電機試驗電源的要求，受程序控制進行相應操作。

　　2、主電量測試三相異步電機試驗臺的主電量包括電壓、電流、功率、頻率等，建議測試采用WP4000變頻功率分析儀，實現電機試驗過程中的電參量的幅值、頻率和功率因數在寬范圍內的高精度測量。

　　3、開關測控三相異步電機試驗臺的開關測控包括的電源柜、測量柜、濾波開關柜以及各種輔助開關，建議采用DMC300分布式測控系統的DC系列分布式I/O子站完成對包括電源柜、測量開關柜等系統中所有開關的控制和測試。

　　4、輔助參量測試三相異步電機試驗臺的溫度測量、轉速測量也是型式試驗非常重要的部分，建議采用DMC300分布式測控系統的DM系列分布式測試子站完成對8路溫度和1路扭矩及轉速進行測試，通過光纖傳輸?shù)皆囼炁_的變頻功率分析儀。

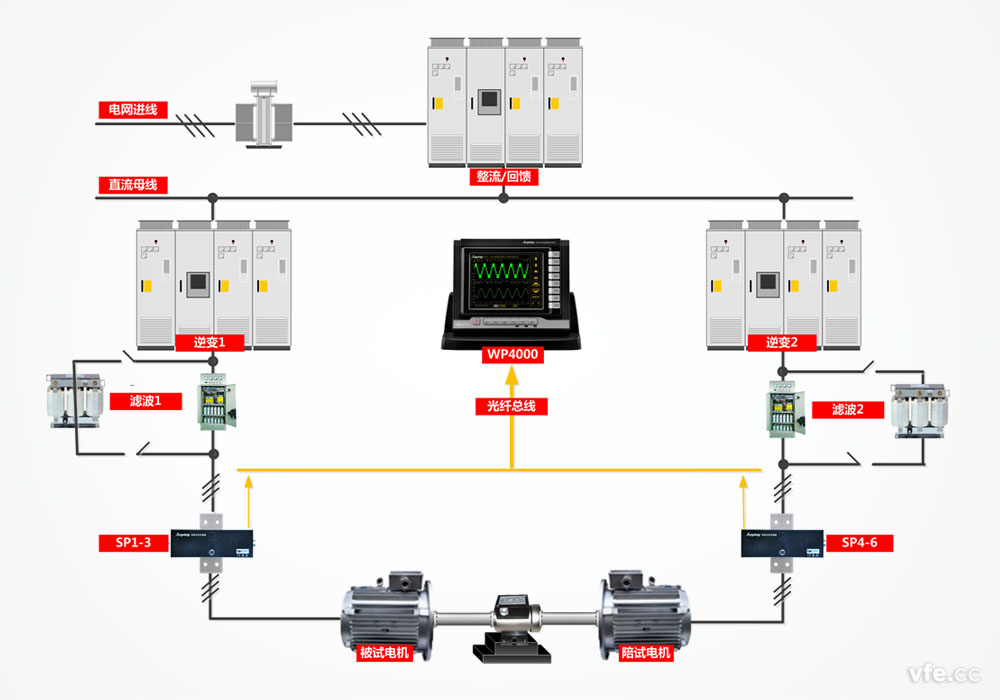

三相異步電機試驗臺

三三相異步電機試驗臺軟件服務

　　三相異步電機試驗臺的試驗軟件必須嚴格按照GB/T1032-2012的要求進行空載試驗、堵轉試驗、溫升試驗、負載試驗，并根據每個試驗的數據計算出三相異步電機的效率，打印出型式試驗數據。

01空載試驗

　　三相異步電機的空載試驗是給定子加額定頻率的額定電壓空載運行的試驗，其目的主要有三個。

　　① 檢查電機運轉的靈活情況，初步判斷噪音和震動是否符合要求。

　　② 通過試驗，求得電機額定電壓時的鐵心損耗和在額定轉速時的機械損耗。

　　③ 通過試驗得出空載電流和空載電壓之間的關系曲線，即為電機的磁化曲線，他可以反映出電機電磁設計和相關原材料質量及加工工藝的實際情況，例如：鐵心材料的性能和幾何尺寸，定子繞組匝數及形式，定轉子氣息的大小等參數選擇得是否合理，對于批量生產中的電機是否有異常變化等。

02堵轉試驗

　　堵轉試驗是為了測取額定電壓時的堵轉電流IK和堵轉轉矩值TK以及堵轉損耗PK，同時測取堵轉電流，堵轉轉矩，堵轉輸入功率與輸入電壓的關系曲線，即為堵轉特性曲線，通過對堵轉電流大小和三相平衡情況的分析，能反應出電機定，轉子繞組及定，轉子所組成磁路的合理性和一些質量問題。能為改進設計和工藝提供有關實測數據，為故障電機查找原因和確定修理內容提供幫助。

03溫升試驗

溫升試驗是要求電機在額定工作情況下運行到熱穩定時各個發熱元件,例如繞組，換向器，集電環，鐵心，軸承等，所達到的溫升值，所謂熱穩定是指發熱元件在運行條件不變的情況下，前后一小時之內的溫度變化不超過1K（溫升值是一個溫度差值，為了與實際溫度單位℃相區別，電機標準中規定用另一個溫度單位開爾文K作為溫升的單位，但是習慣中還是說度或者寫成℃）的狀態，所謂溫升，就是指熱態時的溫度與冷態（發熱元件與周圍溫度環境之差不超過2K時，稱該元件處在實際冷狀態）時溫度之差。電機溫升的高低，決定著電機絕緣的使用壽命，所以這項試驗對電機的質量具有非常重要的作用。

04負載試驗

　　根據試驗時能否直接測取被試電機的輸出功率和對電機效率求取方法的規定不同，負載試驗的目的也有所不同，但是最終目的都是為了求取被測電機的滿載或者規定負載的效率，功率因數，電流，轉矩及其轉差率或者轉速，對于要求效率的求取采用直接測定法，負載試驗的目的則是為了測取可直接用于計算效率的輸入及其輸出功率。另外還有用于計算滿載功率因素的定子輸入電流及其繪制工作曲線的其他有關數據，對于不能直接顯示被試電機輸出功率或者輸出載距的負債設備。或者不論采用任何負載設備但是效率要求采用間接測定法，負載試驗的目的則是為了準確求得被試電機的效率，功率因素及其轉差率等而測取一些有關數據，一般為額定電壓和額定頻率時的若干組不同輸出功率或者輸入功率下的定子電流，三相輸入功率，轉差率或者定子電阻等。

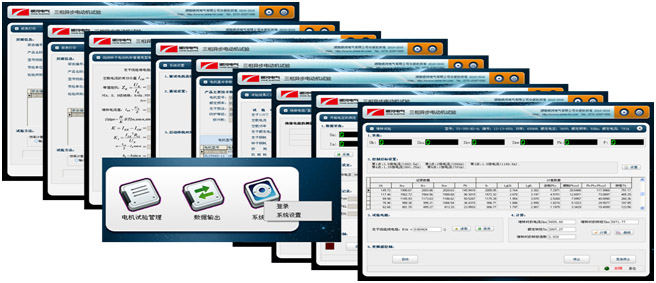

系列電機試驗測控報表軟件

　　電機是目前最大耗能機械，2013年6月21日，工業和信息化部和國家質量監督檢驗檢疫總局聯合發布了《電機能效提升計劃（2013-2015年）》，這就對電機的測量技術提出更高的要求，我們在試驗中不僅要嚴格按照GB/T1032-2012的要求進行，也要嚴格選擇正確的測量設備，才能使試驗結果最為準確。
