電流互感器遠距離測量解決方案
- 瀏覽次數：10438次
- 發布時間：2014/1/8 14:20:10
- 作者：hb_yinhe
電流互感器是非常成熟的工頻電流測量元件，它的使用歷史可以是追溯到19世紀末，它在工頻電流的測量方面有著無可比擬的測量優勢。電流互感器的二次側測量的方法很多，不同的方法可能會對測量結果造成很大的差距，特別是在電流互感器遠距離測量方面。
一、影響電流互感器遠距離測量精度的因素
1、線路功耗的影響：
電流互感器的二次負荷通常由兩部分組成:一是所連接的測量儀表或者保護裝置，二是連接導線；傳輸距離越長，連接導線的電阻就會越大，而線路功耗與通過的電流平方和二次負荷均成正比，所以電流越大、傳輸線路越長，線路功耗對電流互感器遠距離測量精度的影響越大。
2、傳輸線路干擾的影響：
傳輸線路干擾是電流互感器遠距離測量精度很大的因素，特別是處于各種電磁環境的測量。在測量中，二次側傳輸線路越長，就越容易受到外部環境對測量的影響，而且傳輸線路干擾是完全不可預知影響測量精度的因素。
二、提高電流互感器遠距離測量精度的方法
在相同測量儀表的條件下影響電流互感器遠距離測量精度的因素主要是線路功耗和線路干擾，所以只要解決了傳輸線路給測量帶來的精度影響，就可以提高測量精度。
光纖是目前抗干擾能力最強的傳輸介質，基于光纖傳輸的
前端數字化技術是既可以避免傳輸過程中的電磁干擾，也不會有信號的損耗。完全可以達到電流互感器遠距離測量高精度的目的，所以基于光纖傳輸的前端數字化技術是解決傳輸線路最合適的方法，在測量前端就模擬信號轉換成數字光電信號再進行數據傳輸，達到遠距離高精度測量的目的。
三、DT數字變送器用于電流互感器遠距離測量
DT數字變送器是一種高準確度、寬量程、寬頻帶的雙通道電壓、電流數字變送器。DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

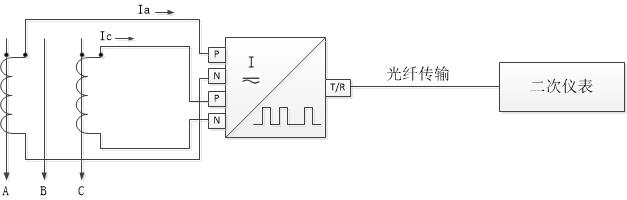

DT322數字變送器用于電流互感器遠距離測量原理圖
電流互感器本身的測量精度可以達到很高，完全可以滿足各種高準確度的測量，但是往往我們得不到準確的數據，作為二次側的測量儀器是電流互感器測量能否取得高準確度的決定性因素。在測量技術日益發展的當前，基于前端數字化的測量儀器將是電流互感器遠距離測量高精度的保障。
