用于空調能效評測的變頻功率計
- 瀏覽次數：8706次
- 發布時間：2014/1/14 14:28:26
- 作者：hb_yinhe
空調能效等級就是空調耗能的一個標識，空調能效等級的高低說明空調的耗能的多少，在提倡節能的今天，應用變頻技術是當前空調節能的主要技術，在變頻空調的能效評測方面，變頻功率計是測量的主要手段。
一什么是空調能效評測等級
空調能效測評是指對空調能源消耗量及其用能系統效率等性能指標進行計算、檢測，并給出其所處水平的活動。我國的空調能效測評根據空調能效比分為五個等級。
能效比分為兩種，分別是制冷能效比EER和制熱能效比COP。一般情況下，就我國絕大多數地域的空調使用習慣而言，空調制熱只是冬季取暖的一種輔助手段，其主要功能仍然是夏季制冷，所以我們一般所稱的空調能效比通常指的是制冷能效比EER。
由于1級能效比EER1=3.4，而5級能效比EER5=2.6；則為達到同樣的制冷量W，1級能效比的空調就要有W/3.4的功率，運轉24小時，就要耗電度24*W/3.4度；5級能效比的空調就要有W/2.6的功率，運轉24小時，就要耗電24*W/2.6度；這時運轉24小時，一級比五級省電：（五級用電量-一級用電量）*100%/五級用電量=[（24*W/2.6）-（24*W/3.4）]*100%/（24*W/2.6）=23.5%，即空調的能效等級一級比五級省電23.5%。
二由DT數字變送器構建的變頻功率計
DT數字變送器是一種高準確度、寬量程、寬頻帶的雙通道數字功率變送器。將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。由于采用光纖傳輸，D可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下各種復雜參數的高精度測量需要。

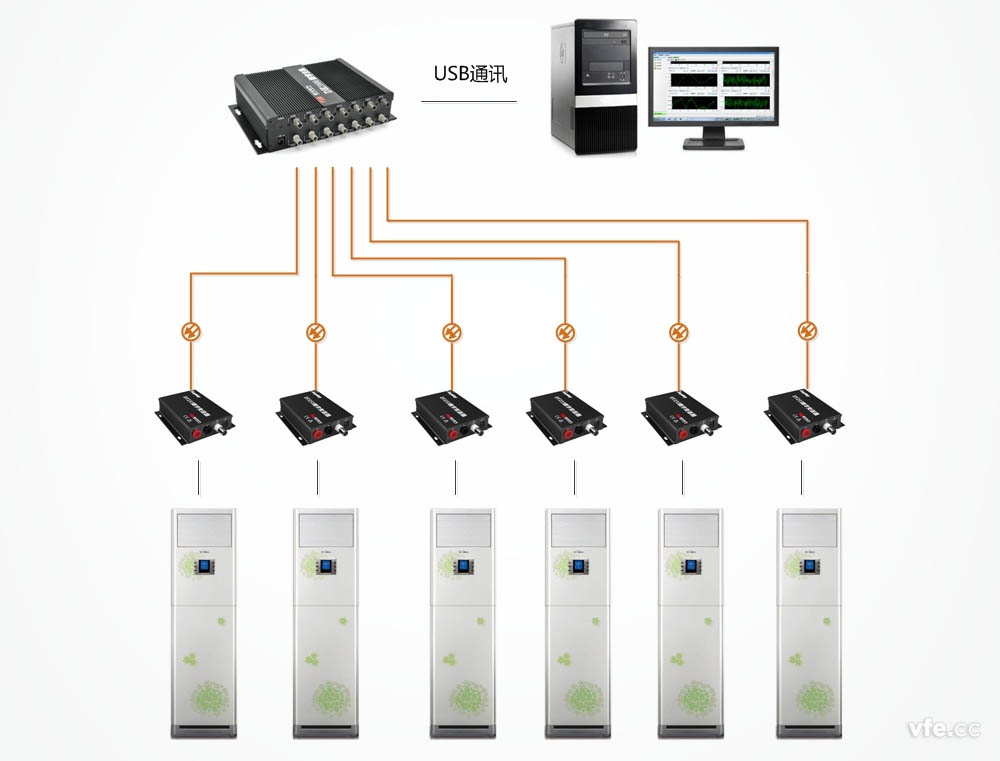

用DT數字變送器制作的變頻功率計最多可以同時測量6臺空調，具有100KHz的帶寬，250KHz的采樣頻率，在高速采樣的同時提供出高準確的數據。
用于空調能效評測的變頻功率計
三DT數字變送器構建的變頻功率計的優勢
1準確度最高可以達到讀數0.05%
由DT數字變送器構建的變頻功率計采用讀數誤差方式，電壓電流精度可以達到0.05rd，功率精度可以達到0.1%，可以實現在0.5%~100%額定輸入的范圍內的高準確度測量。
2功率因數范圍覆蓋0.05～1
功率因數是功率測量中非常重要的一個指標，功率因數越低，同樣的角差對功率測量的準確度影響越大。大多數高精度功率表的功率測量準確級的參比條件是功率因數等于1，不明示測量難度大的低功率因數下的準確度指標。
3基于光纖的傳輸系統
由DT數字變送器構建的變頻功率計采用基于光纖的前端數字化技術，可以避免傳輸環節信號的干擾和損耗，實現變頻信號在復雜電磁環境下的高精度測量，
變頻節能是技術上革新，變頻空調由于節能上的優勢必將取代定頻空調成為主流，變頻功率計也將變頻空調能效評測方面為空調能效評測提供準確的測量數據。
