軸功率測試儀對風機水泵效率測量的影響
- 瀏覽次數：10601次
- 發布時間：2014/2/12 10:03:06
- 作者：銀河電氣
TN4000電子式扭矩儀是由湖南銀河電氣有限公司研發的實時測量軸功率的一種軸功率測試儀。無需安裝扭矩儀，就能實時測量出風機水泵電機的實時效率，研發TN4000電子式扭矩儀的目的在于：
1、實現風機水泵電機效率的實時測量，監測各種階段風機水泵電機的運行的狀態，為研究風機水泵電機提供可靠的實時數據；
2、避免安裝扭矩儀，避免扭矩儀對結果帶來的誤差影響，同時也方便試驗操作者，避免安裝不當對結果造成的影響。
一、實時效率測量將帶來的影響
風機和水泵在國民經濟各部門中應用的數量眾多，分布面極廣，耗電量巨大。據有關部門的統計，全國風機、水泵電動機裝機總容量約35000MW，耗電量約占全國電力消耗總量的40％左右。目前，風機和水泵運行中還有很大的節能潛力，其潛力挖掘的焦點是提高風機和水泵的運行效率。據估計，提高風機和水泵系統運行效率的節能潛力可達（300～500）億kW?h/年，相當于6～10個裝機容量為1000MW級的大型火力發電廠的年發電總量。調查表明：我國50MW以上機組鍋爐風機運行效率低于70％的占一半以上，低于50％的占1/5左右。由于目前普遍的機組負荷偏低，風機的效率就更低，有的甚至不到30％，結果是白白地浪費掉大量的電能，已經到了非改不可的地步。由此可見。風機節能在國民經濟各部門中的地位和作用是舉足輕重的。
當然，提高風機效率不是靠軸功率測試儀測量提高，當然只能夠依靠科學的設計和改善運行的壞境來提高。但是如果沒有有效的測量方法，就不能為改善設計和環境提供科學的數據，也就無從說科學的設計和良好的運行環境。所以，必須有可靠數據作為支撐，才能去進行研究，才能依靠這些精確的數據去進行改善。效率的實時測量，就是為了完全摸清楚試驗品在運行過程中每個時刻的狀態，為研究試驗品的狀態提供全方位的精確的數據。
二、扭矩儀測量對目前效率測量的影響
目前，風機水泵的輸出功率的測量基本依靠的是扭矩儀。隨著行業的發展，依靠扭矩儀測輸出功率的方式越來越不滿足需求。
1、扭矩儀安裝很不方便，每做一次試驗就必須重新安裝扭矩儀，我們知道安裝扭矩儀不是一件簡單的事情，稍微有點偏差就會導致電機軸承受損，數據也會產生較大的偏差；
2、扭矩儀的測量已經跟不上需求，實際測量誤差較大，容易受環境的影響，震動也會引起數據波動大，因此在實際運行中，扭矩儀的測量數據并不高；
三、TN4000電子式扭矩儀主要特點
1、使用便捷
用戶無需花費大量資金來購買各種不同型號的扭矩傳感器及聯軸器以滿足不同型號電機的試驗需要，也無需花費大量時間和人力來安裝、耦合扭矩傳感器。
TN4000電子式扭矩儀只需一個操作人員花幾分鐘時間即可完成安裝、調校工作。
2、寬范圍測量
TN4000電子式扭矩儀采用寬測量范圍的SP系列變頻功率傳感器測量電機電參量、采用寬范圍的DM系列頻率測試子站測量轉速，一臺扭矩儀可實現0.005%~100%額定軸功率的準確測量，對于大多數電機系統的檢試驗實驗室，只需按照最大電機功率配置一臺扭矩儀即可實現所有型號電機的扭矩測試。
3、多參量測量
測量電機輸出扭矩、轉速的同時，還可測量電機的電壓、電流、頻率、功率、諧波等輸入電參量及電機轉速、運行溫度等其它參量，采用同一套裝置可同時實現電機和電機系統的試驗。

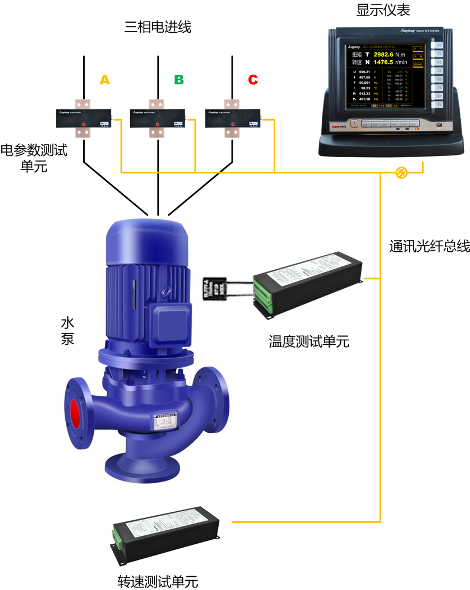

TN4000電子式扭矩儀構成原理
利用TN4000電子式扭矩儀測得的實時效率，可以免除扭矩儀帶來的不便和誤差。試驗時，可以無需安裝扭矩儀，無需擔心安裝扭矩儀帶來的影響，也能節省大量安裝時間，最重要的是，由扭矩儀帶來的誤差影響也將不會存在。此種軸功率測試儀將為軸功率的測量提供很好的解決方案。
