WP4000變頻功率分析儀是一臺電腦嗎？

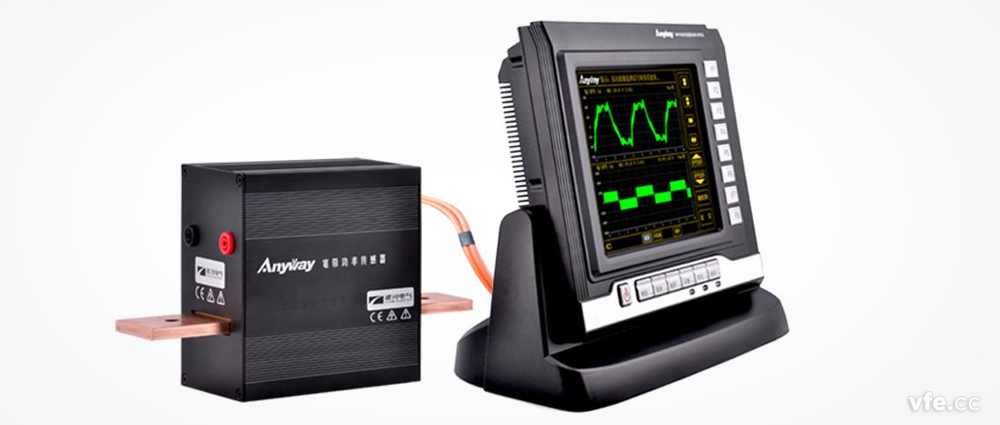

　　首先需要聲明的是，完整的WP4000變頻功率分析儀構造包括一次傳感器（DT系列數字變送器或SP系列變頻功率傳感器）和二次顯示儀表及傳輸光纖三大部分。



　　二次儀表部分習慣上也稱功率分析儀，這個角度講，WP4000是一臺計算機，是一臺專用計算機。電腦是計算機的俗稱，更多時候特指個人計算機（PC機），專用計算機與個人計算機的核心部分功能相似，但是存在很大的區別！

　　作為專用計算機，WP4000變頻功率分析儀主要包括：

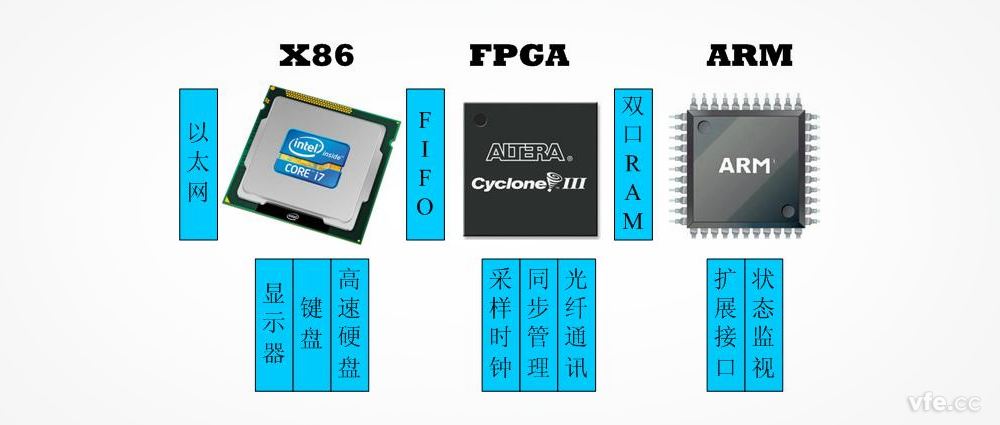

　　由x86架構微處理器管理的顯示器、操作按鍵及高速硬盤，由FPGA管理的高速FIFO存儲器、采樣時鐘發生器、同步采樣控制器及專用光纖通訊接口，由ARM架構管理的各類擴展通訊接口及狀態監視電路，及基于國產麒麟操作系統的應用軟件等。

　　WP4000中，由x86架構微處理器管理的顯示器、操作按鍵、高速硬盤部分及基于國產麒麟操作系統的應用軟件部分，功能和性能上都非常類似一臺工控計算機，然而，單獨的這臺計算機是不能完成功率分析儀的所有功能的。

　　首先，WP4000需要對于其連接的SP變頻功率傳感器（或DT數字變送器，下稱傳感器）進行采樣控制，需要給其發送嚴格同步的采樣時鐘，還需對來自多個傳感器的串行數據進行實時接收和管理，這里的管理包括數據同步打包并傳輸給x86架構計算機。這些工作由實時性最強、穩定性最高的FPGA管理，由于x86架構計算機需要進行大量的運算和顯示，可能不能及時接收來自FPGA的數據，造成數據丟失，在FPGA和x86架構計算機之間，還需加上一個高速先進先出存儲器（FIFO）。

　　其次，WP4000還包括一些輔助功能，如各類擴展通訊接口、核心組件狀態監視等等，這些由一個ARM架構處理器完成，ARM架構處理器與FPGA之間采用雙口RAM進行數據交換。

　　最后，為了加強系統的實時性、穩定性尤其是抗病毒能力，銀河電氣在微軟正式宣布XP系統停止服務后，推出麒麟版WP4000變頻功率分析儀。



　　麒麟操作系統是由國防科技大學、中軟公司、聯想公司、浪潮集團和民族恒星公司合作研制的開源服務器操作系統。中國自主知識產權的操作系統，是863計劃重大攻關科研項目，其目標是打破國外操作系統的壟斷。

　　麒麟操作系統首家通過公安部計算機信息系統安全產品質量監督檢查中心第四級結構化保護級檢測和中國人民解放軍信息安全測評中心軍用B+級安全認證，是目前國內安全等級最高的操作系統。

　　上述軟硬件系統的保駕護航，確保了WP4000變頻功率分析儀的二次顯示儀表是一臺高性能、高可靠、高安全的儀器儀表專用計算機。

　　作者：AnyWay中國

　　湖南銀河電氣有限公司（http://www.9779666.com/）
