01母線的分類

　　在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。
　　1、 母線按照材料可分為以下幾類：
　　銅母線…………TM；
　　銅合金母線…………THM；
　　鋁母線…………LM；
　　鋁合金母線…………LHM。
　　2、母線按外型和結構，大致分為以下三類：
　　硬母線（R）：包括矩形母線、圓形母線、管形母線等。
　　軟母線（Y）：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。
　　封閉母線：包括共箱母線、分相母線等。
　　3、母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種：
　　空氣式插接母線槽（BMC）。由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
　　密集絕緣插接母線槽（CMC）。其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產軟母線，軟母線不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。
　　高強度封閉式母線槽（CFW）。其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。

02母線的型號表達方式

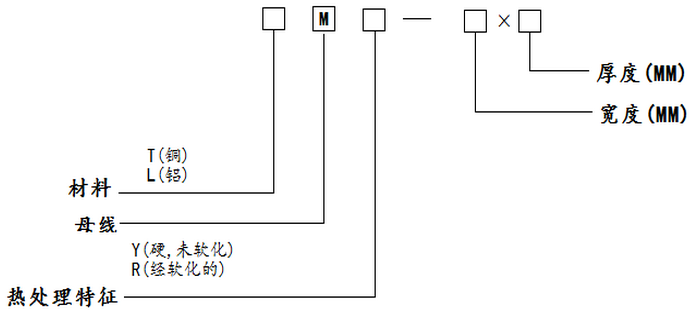

　　1、如：TMY-120*10（國標GB/T 5585.1-2005、GB/T 5585.2-2005）



　　2、如：TMY-3*（80*8），

　　除配電裝置的匯流母線及較短導體(20m以下)按最大長期工作電流選擇截面外，其余導體的截面一般按經濟密度選擇。

01按最大長期工作電流選擇

　　母線長期發熱的允許電流Ial， 應不小于所在回路的最大長期工作電流Imax，即

 …………（1）

式中：
Ial一相對于母線允許溫度和標準環境條件下導體長期允許電流；K一綜合修正系數，與環境溫度和導體連接方式等有關。

02按經濟電流密度選擇

　　按經濟電流密度選擇母線截面可使年綜合費用最低，年綜合費用包括電流通過導體所產生的年電能損耗費、導體投資和折舊費、利息等。從降低電能損耗角度看，母線截面越大越好，而從降低投資、折舊費和利息的角度，則希望截面越小越好。綜合這些因素，使年綜合費用最小時所對應的母線截面稱為母線的經濟截面，對應的電流密度稱為經濟電流密度。
　　按經濟電流密度選擇母線截面按下式計算：

 …………（2）

式中：
Imax—通過導體的最大工作電流；Jec—經濟電流密度。
　　在選擇母線截面時，應盡量接近按式(2)計算所得到的截面，當無合適規格的導體時，為節約投資，允許選擇小于經濟截面的導體。并要求同時滿足式（1）的要求。

01性能方面

　　母線采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也，就意味著能量損耗小，最終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的能量損失大，容易老化。

02安全性

　　母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時必須先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

03安裝方面

　　母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。對于安裝電纜來講，則是一項困難的工作。因為，單根電纜往往很重，安裝工作需要很多人的協作，花較多時間才能完成。另外，受制于電纜的彎曲半徑，需要更多的安裝空間。

04線路優化

　　通過使用母線槽，我們可以合并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣系統，得到較多股線低的電流值。因此節約了工程的造價，并且易于維護。對于傳統的電纜線路，電纜會使得電氣系統極其復雜，龐大，難于維護，這樣，就浪費了工程費用和安裝空間。

05可擴展性

　　對于母線來講，系統擴展可通過增加或改變若干段來完成，重新利用率高。而大多數情況下，電纜不能重新利用，因為長度和路線是不同的，如果要擴展系統，我們要購買新的電纜取代舊的電纜。

06插接式開關箱

　　插接式開關箱可以與空氣型母線槽配用。安裝時無需再加其它配件。插接件是最為重要的部件，它是由銅合金沖壓制成，經過熱處理加以增強彈性，并且表面鍍錫處理，即使插接200次以上，仍能保持穩定的接觸能力。箱體設置了接地點以保證獲得可靠的接地，箱內設置了開關電路，采用塑殼斷路器能對所分接線路的容量作過載和短路保護。
