爬電距離
- 瀏覽次數：13196次
- 發布時間：2015/4/29 16:14:10
- 作者：銀河電氣
定義
爬電距離是指沿絕緣表面測得的兩個導電零部件之間或導電零部件與設備防護界面之間的最短路徑。
《GB 4943.1-2011信息技術設備安全 第1部分：通用要求》定義
01GB 8898-2001音頻、視頻及類似電子設備安全要求
在兩個導電零部件間沿絕緣材表面的最短距離。
02GB 4706.1-2005 家用和類似用途電器的安全 第1部分:通用要求
兩個導電部件之間，或一個導電部件與器具的易觸及表面之沿絕緣材料表面測量的最短距離。
03GB 9706.1-1995 醫用電氣設備第一部分:安全通用要求
沿兩個導電部件之間絕緣材料表面的最短路徑。
04GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求
兩個導電零部件沿絕緣材料表面的最短距離。
05GB/T 16935.1-2008 低壓系統內設備的絕緣配合 第1部分：原理、要求和試驗
兩個導電零部件沿絕緣材料表面的最短距離。
爬電距離的尺寸應當確保在給定的工作電壓和污染等級下不會出現絕緣閃絡或絕緣擊穿(例如，由于電痕化引起的)。
爬電距離取決于工作電壓的有效值以及絕緣材料的CTI值。
01絕緣材料的CTI值的確定
材料組別和相比電模化指數材料組別取決于相比電痕化指數 CCTl)并接如下分類:
材料組別I CTI≧600
材料組別II 400≦CTI<600
材料組別IIIa 175≦CTI<400
材料組別IIIb 100≦CTI<175
材料組別可通過按照 GB/T4207使用溶液A對材料進行50滴的試驗而獲得的試驗數據來評價。如果不知道材料的組別，應當假定材料為3b 組。
如果需要材料的 CTI 為 175 或更高，且得不到所需材料的數據，則可按 GB/T 4207所述的耐電痕化指數(PTl)試驗來確定材料的組別。如果這些試驗確定的PTI等于或大于某一材料組別所對應CTI的下限值，則該材料即可劃分到這一組別中。
02最小爬電距離的確定

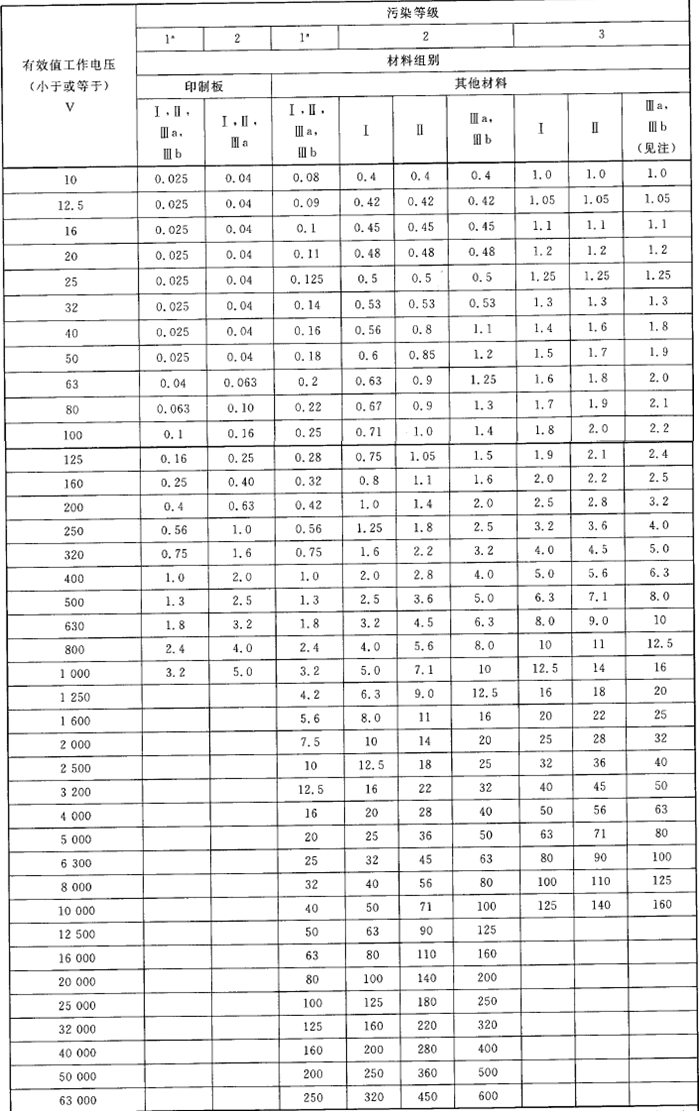

最小爬電距離可以根據材料的CTI值和工作電壓的有效值查下表可得：
