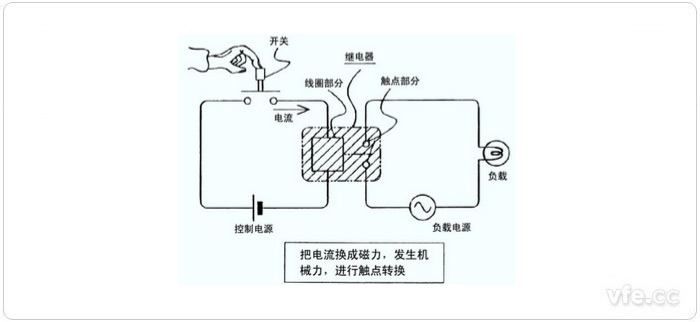

圖示：繼電器工作示意圖

　　繼電器是一種電控制器件，當輸入量的變化達到要求時，電氣輸出電路通斷、開閉的一種電器。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

01按動作原理分類

　　電磁繼電器：利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器。

　　固態繼電器：指電子元件履行其功能而無機械運動構件的，輸入和輸出隔離的一種繼電器。

　　溫度繼電器：當外界溫度達到給定值時而動作的繼電器。

　　舌簧繼電器：利用密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧動作來開，閉或轉換線路的繼電器

　　時間繼電器：當加上或除去輸入信號時，輸出部分需延時或限時到規定時間才閉合或斷開其被控線路繼電器。

　　高頻繼電器：用于切換高頻，射頻線路而具有最小損耗的繼電器。

　　極化繼電器：有極化磁場與控制電流通過控制線圈所產生的磁場綜合作用而動作的繼電器。繼電器的動作方向取決于控制線圈中流過的的電流方向。

　　其他類型的繼電器：如光繼電器，聲繼電器，熱繼電器，儀表式繼電器，霍爾效應繼電器，差動繼電器等。

02按外形尺寸分類

　　微型繼電器：最長邊尺寸不大于10mm的繼電器；

　　超小型繼電器：最長邊尺寸大于10mm，但不大于25mm的繼電器；

　　小型繼電器：最長邊尺寸大于25mm，但不大于50mm的繼電器。

　　注：對于密封或封閉式繼電器，外形尺寸為繼電器本體三個相互垂直方向的最大尺寸，不包括安裝件，引出端，壓筋，壓邊，翻邊和密封焊點的尺寸。

03按被控電路負荷分類

　　微功率繼電器(0.1A，0.2A);

　　弱功率繼電器(0.5A，1A);

　　中功率繼電器(2A，5A，10A);

　　大功率繼電器(10A以上)。

04按防護特征分類

　　密封繼電器：采用焊接或其它方法，將觸點和線圈等密封在金屬罩內，其泄漏率較低的繼電器。

　　塑封繼電器：采用封膠的方法，將觸點和線圈等密封在塑料罩內，其泄漏率較高的繼電器。

　　防塵罩繼電器：用罩殼將觸點和線圈等封閉加以防護的繼電器。

　　敞開繼電器：不用防護罩來保護觸點和線圈等的繼電器。

05按照反應信號分類

　　電流繼電器。

　　電壓繼電器。

　　功率方向繼電器。

　　阻抗繼電器。

　　頻率繼電器。

　　氣體(瓦斯)繼電器。

　　繼電器的觸點有三種基本形式：

　　1、動合型(常開)(H型)線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。

　　2、動斷型(常閉)(D型)線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。

　　3、轉換型(Z型)這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。

01額定工作電壓

　　是指繼電器正常工作時線圈所需要的電壓，也就是控制電路的控制電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

02直流電阻

　　是指繼電器中線圈的直流電阻，可以通過萬能表測量。

03吸合電流

　　是指繼電器能夠產生吸合動作的最小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。

04釋放電流

　　是指繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。

05觸點切換電壓和電流

　　是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。

　　繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。

　　繼電器一般都有能反映一定輸入變量(如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等)的感應機構(輸入部分)；有能對被控電路實現“通”、“斷”控制的執行機構(輸出部分);在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構(驅動部分)。

　　作為控制元件，概括起來，繼電器有如下幾種作用：

　　1) 擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

　　2) 放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

　　3) 綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

　　4) 自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

01測觸點電阻

　　用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，(用更加精確方式可測得觸點阻值在100毫歐以內)；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。

02測線圈電阻

　　可用萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。

03測量吸合電壓和吸合電流

　　找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。

04測量釋放電壓和釋放電流

　　也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10～50%，如果釋放電壓太小(小于1/10的吸合電壓)，則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。
