風機測試參數及風機測試系統構成

　　風機測試系統主要用于各種不同類型的風機性能測定，測量風量、風壓、效率等特征參數，并且對試驗參數進行曲線擬合，從而獲得風機的相關性能曲線。風機測試系統可以為生產廠家和產品檢測部門提供可靠的風機技術參數，為產品改進及評定提供有效的數據依據。

一風機測試系統標準依據

　　風機測試系統主要依據GB/T 1236、GB/T 3235、GB/T 10178等標準執行，其中要求電量測試誤差不大于0.2%，壓力測量誤差不大于0.2%，轉速測量誤差不大于0.5%，溫度測量誤差不大于0.5℃。其他相關要求參照以下標準執行，相關未包含項目由其技術要求規定。

　　◆ GB/T 3235 通風機基本型式、尺寸參數及性能曲線；

　　◆ GB/T 10178 工業通風機現場性能試驗；

　　◆ GB/T 1236 通風機空氣動力性能試驗方法；

　　◆ JB/T 10562 一般用途軸流通風機技術條件；

　　根據風機標準要求，風機測試主要包括以下項目：

　　◆ 轉動件的平衡校正；

　　◆ 零部件質量、外觀質量、裝配質量、油漆質量、清潔度的檢驗(目視)；

　　◆ 產品成套性（包括出廠技術文件完整性）的檢驗；

　　◆ 葉輪間隙要求的檢查；

　　◆ 通風機機械運轉試驗(溫升及振動等)；

　　◆ 通風機空氣動力性能試驗；

　　◆ 噪聲試驗；

　　◆ 葉輪超速試驗；

　　◆ 靜壓與風量、風量與轉速、電流、功率、效率等對應特性曲線。

　　風機測試系統主要測量參數如下所示：

　　◆ 電量參數：電壓、電流、頻率、功率因數、輸入電功率等；

　　◆ 機械參數：扭矩、轉速、軸功率、孔徑等；

　　◆ 熱工參數：溫度、濕度；

　　◆ 其他特征參數：風量、全壓、靜壓、全壓功率、靜壓功率、全壓效率、靜壓效率等。

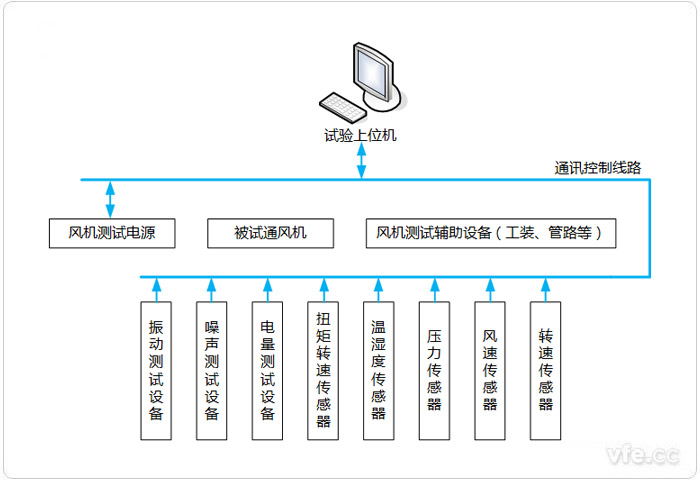

風機測試系統構成拓撲圖

圖示：風機測試系統構成拓撲圖

　　如上圖風機測試系統構成拓撲圖所示，風機測試系統主要包括試驗上位機、被試通風機、風機測試電源、風機測試輔助設備(工裝、管路等)以及電量、振動、轉矩轉速、壓力、風速、噪聲等相關測試設備。

　　風機測試系統由試驗上位機輸入被試風機相關設置參數和測試數據后，便可實現自動測控功能：包括風量測量；電壓、電流、功率測量；轉速測量、溫濕度和氣壓測量；測試過程提示、數據報表、相關曲線等。

　　測試過程中，相關測量設備及采集裝置將壓力，溫度，轉速，扭矩，功率等數據傳輸給試驗上位機，通過系統集成的上位機軟件進行數據處理?？赏ㄟ^自動或手動方式控制測量參數，并繪制風機特性曲線圖。系統還可配置輔助風機自動控制進/出風量，使被測風機工作在指定的壓力點，或使被測風機在指定壓力范圍工作。
