對地接觸電流一般是指“由電源網絡產生的漏電流穿過或跨過絕緣層并流入保護接地導線的電流。” I 類設備在保護接地導線斷開的單一故障條件下，如果接地的人體接觸到與該保護接地導線相連的可觸及導體(如外殼)，則這個對地接觸電流將通過人體流到地(GND)，當這個電流大于一定值時，就有電擊的危險。就如前面所描述的這種情況，即使接地線出現了故障或最極端的情況下斷開，這時外殼的漏電流亦不能對人體造成傷害。如圖1所示，此時人就是充當了接地線路，流經人體電流也應在相關標準規定的限值范圍之內，以防止觸電對人體造成危害。

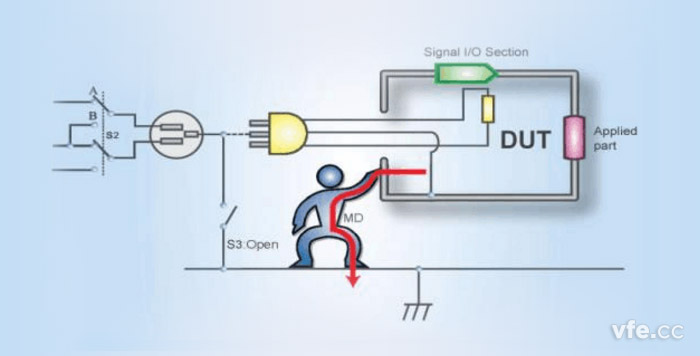

圖1：對地接觸電流通路示例圖

　　表面對地接觸電流一般是指“從在正常使用時操作者或患者可觸及的外殼或外殼部件(應用部分除外)，經外部導電連接而不是保護接地導線流入大地或外殼其它部分的電流。”如果是II類內部電源設備，由于它們不具備保護接地線路，則要考慮其全部外殼的漏電流；但如果是I類設備，而它又有一部分的外殼沒有和地連接，則要考核這部分的外殼接觸電流。(如圖2)

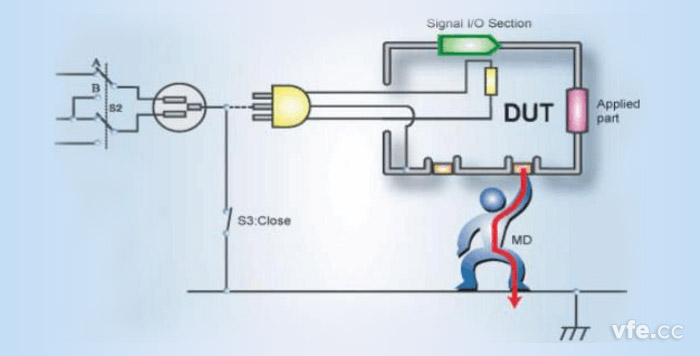

圖2：表面對地接觸電流通路示意圖

　　根據IEC60601-1 《醫用電氣設備第一部分：安全通用要求》標準，外殼接觸電流還包括患者漏電流以及F型的患者漏電流。這里是指由于應用部分要接觸到患者，而患者又接地，如果應用部分對地存在一個電位差，則必然有一個電流從應用部件經患者流到地(這要排除設備治療上需要的功能電流)，這便是患者漏電流。(如圖3)

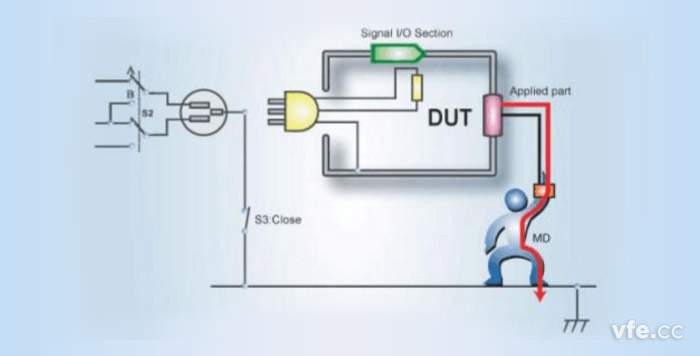

圖3：表面對地接觸電流——患者漏電流通路示意圖

　　由于在患者身上意外地出現一個來自外部電源的電壓而從患者經F型應用部分流入地的電流。(如圖4)

圖4：表面對地接觸電流——F型應用患者漏電流通路示意圖

　　表面間接接觸電流一般是指在正常或是單一故障條件下，設備與地?zé)o關聯任意兩點之間的漏電流，電流從設備的一部分流經人體后流入設備的另一部分。(如圖5)

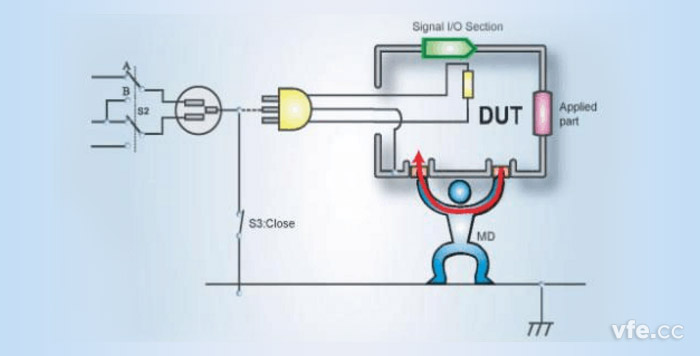

圖5：表面間接觸電流通路示意圖

　　對于醫療設備來說，就包括患者輔助電流——“正常使用時，流入處于應用部分部件之間的患者的電流。”這里是指設備有多個部件的應用部分，當這些部件同時接在一個患者身上，若部件與部件之間存在著電位，則有電流流過患者。而這個電流又不是設備生理治療功能上需要的電流，例如心電圖機各導聯電極之間的流過患者身上的電流。作為F型隔離(浮動)應用部分，指當患者身上同時有多臺設備在使用，或者發生其它意外情況，使患者身上出現一個外部電源電壓(作為一種單一故障狀態)，這時也會產生患者漏電流。(如圖6)

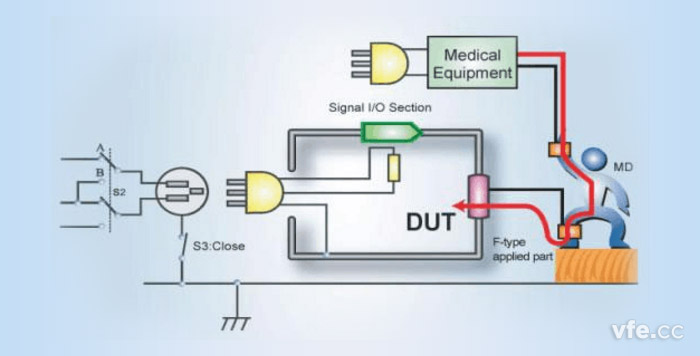

圖6：表面間接觸電流——F型患者漏電流通路示意圖
