一電子式互感器定義

　　《IEC60044-8電子式電流互感器標準》對電子式互感器的定義如下：一種裝置，由連接到傳輸系統和二次轉換器的一個或多個電壓或電流傳感器組成，用以傳輸正比于被測量的量，供給測量儀器、儀表和繼電保護或控制裝置。在數字接口的情況下，一組電子式互感器共用一臺合并單元完成此功能，主要包含電壓傳感器與電流傳感器。

二電子式互感器分類

01電容式互感器及空心線圈組合式互感器

　　電容式互感器及羅氏線圈組合式互感器每一臺包括相互獨立的電壓傳感器和電流傳感器及相關轉換電路。每電壓傳感器包括電容分壓器和一個低功率鐵芯線圈，電流傳感器為一個空芯線圈。

02低功率互感器(LPCT)

　　電子式電流電壓互感器的經濟性和優勢與電壓等級成正比，因為只有在高電壓等級的互感器上，CT飽和、絕緣復雜、體積大、造價高的缺點才表現得越顯著。因此不應在變電站內各電壓等級都盲目地推廣和應用電子式互感器。我們認為在110kV以下，特別是對10一35kV而言，應用電子式互感器是不必要和不經濟的。而采用LPcr(低功率互感器)是一個現實和經濟的解決方案。

03檢驗、試驗、能效評測用電子式互感器

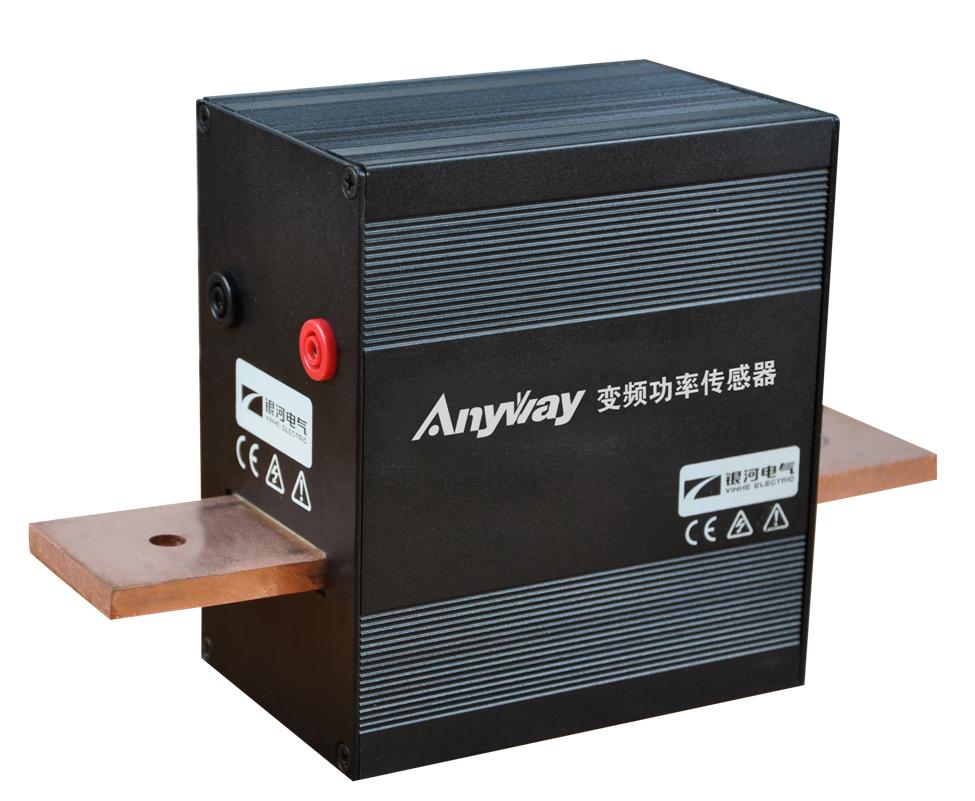

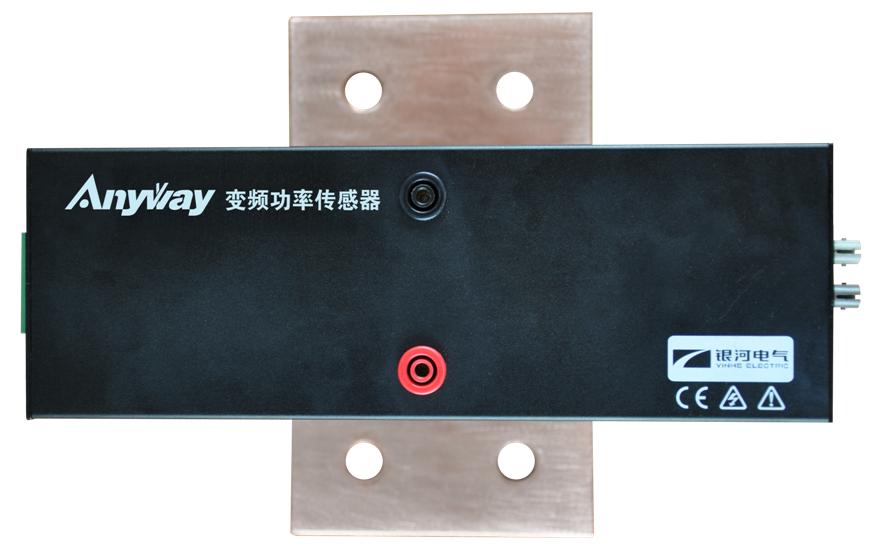

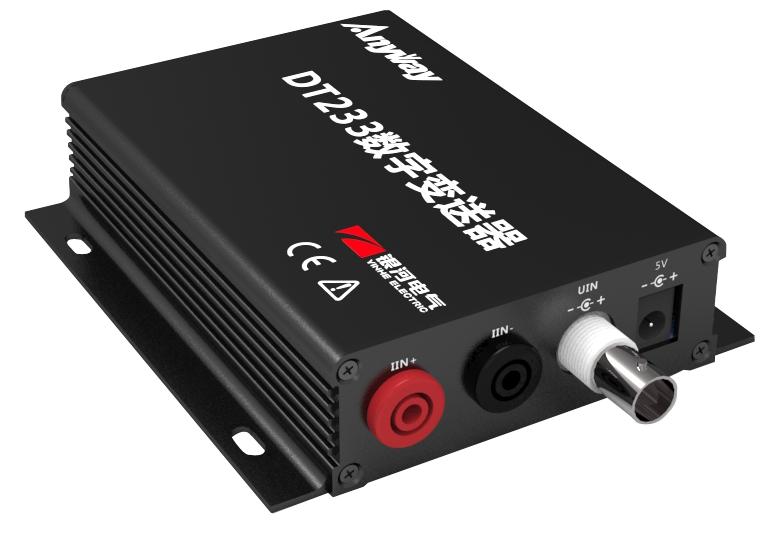

　　檢驗、試驗、能效評測用電子式互感器通常要求在較寬的幅值、頻率、相位范圍內實現高準確度的測量，測量對象包含工頻電量以及變頻電量，且要求其抗干擾能力及電磁兼容性能好，一般不包含具有非線性特性和易飽和的鐵芯，一般為電機、變頻器、特種變壓器等電氣產品檢試驗等需要高精度功率測量需要的場合使用，目前國內較為廣泛使用的主要有：AnyWay變頻電壓傳感器、變頻電流傳感器和變頻功率傳感器。

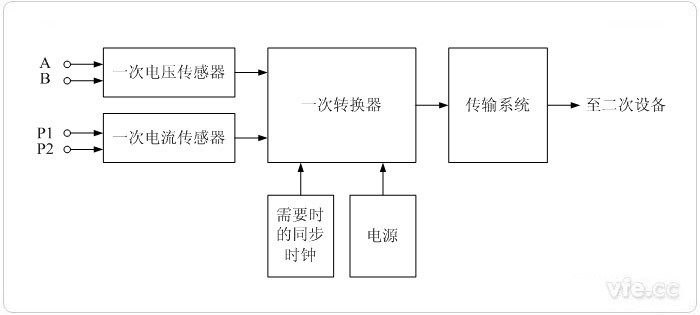

三電子式互感器工作原理框圖



　　圖中的電子式互感器測量一路電壓和一路電流信號，通常，該電壓和電流信號的乘積為被測回路的功率。本文規定的電子式互感器可以是如圖中所示的測量一路電壓、電流及對應功率的電子式互感器，或測量單路或多路電壓的電子式電壓互感器，或測量單路或多路電流的電子式電流互感器。

四應用

　　電子式互感器主要應用于電力系統的電參量測量及各類輸入或輸出變頻電量的電器設備的檢試驗，電源質量分析和能效評測等。

---
