一、載波頻率

　　嚴格的講，就是把一個較低的信號頻率調制到一個相對較高的頻率上去，這被低頻調制的較高頻率就叫載波頻率，也叫基頻。

二、載波頻率對變頻器的影響

　　變頻器大多是采用PWM調制的形式進行變頻器的。也就是說變頻器輸出的電壓其實是一系列的脈沖，脈沖的寬度和間隔均不相等。其大小就取決于調制波和載波的交點，也就是開關頻率。開關頻率越高，一個周期內脈沖的個數就越多，電流波形的平滑性就越好，但是對其它設備的干擾也越大。載波頻率越低或者設置的不好，電機就會發出難聽的噪音。 通過調節開關頻率可以實現系統的噪音最小，波形的平滑型最好，同時干擾也是最小的。

它主要影響以下幾方面：

　　1、功率模塊IGBT的功率損耗與載波頻率有關，載波頻率提高，功率損耗增大，功率模塊發熱增加，對變頻器不利。

　　2、載波頻率對變頻器輸出二次電流的波形影響：

　　當載波頻率高時，電流波形正弦性好，而且平滑。這樣諧波就小，干擾就小，反之就差，當載波頻率過低時，電機有效轉矩減小，損耗加大，溫度增高的缺點，反之載波頻率過高時，變頻器自身損耗加大，IGBT溫度上升，同時輸出電壓的變化率dv/dt增大，對電動機絕緣影響較大。

　　假設SPWM波的載波頻率為fc，基波頻率為fs，fc/fs稱為載波比N，對于三相變頻器，當N為3的整數倍時，輸出不含3次諧波及3的整數倍諧波。且諧波集中載波頻率整數倍附近，即諧波次數為：kfc±m(xù)fs，k和m為整數。

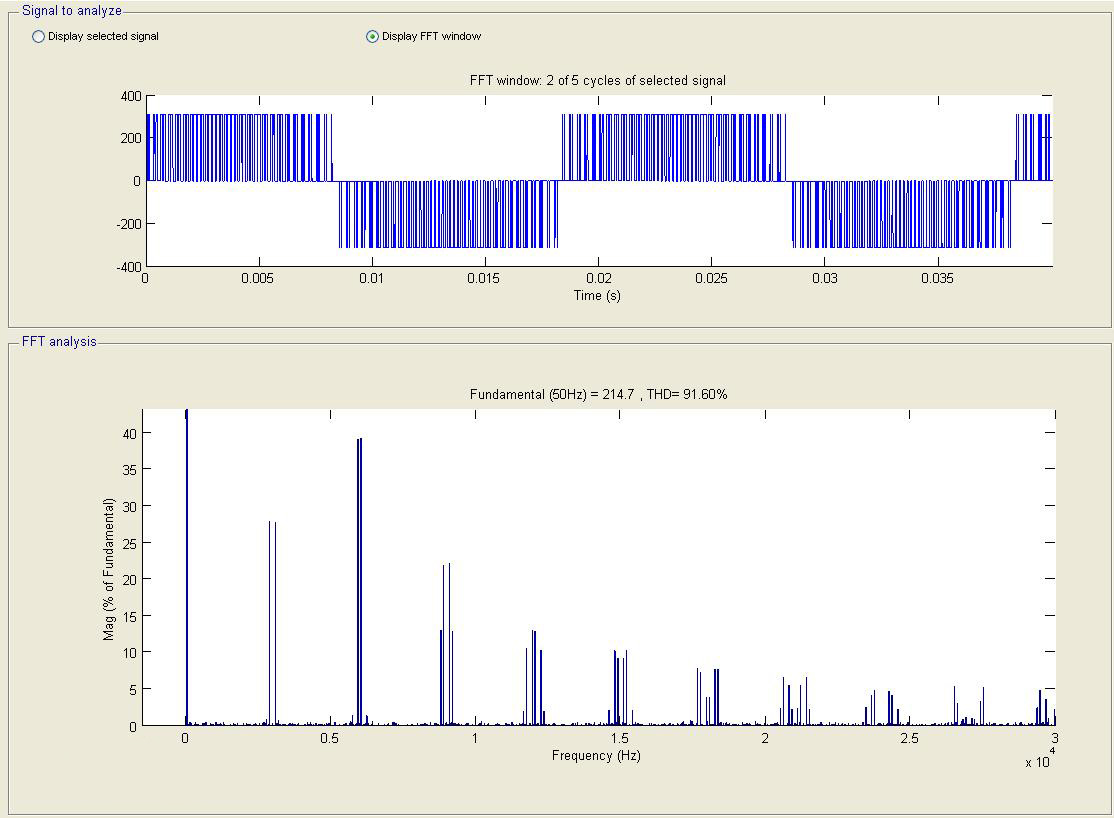

上圖是基波頻率fs=50Hz，載波頻率fc=3kHz，調制比為0.8的SPWM的波形及頻譜的Matlab仿真圖。

　　圖中58次諧波和60次諧波的幅值分別為27.8%和27.7%，含量最大的諧波為119次和121次諧波，諧波幅值分別為39.1%和39.3%。即最大諧波在兩倍載波頻率附近。

實際的SPWM波，其載波比不一定為整數，此時，為了降低頻譜泄露，可適當增加傅里葉窗口長度，對多個基波周期的PWM進行傅里葉變換（FFT或DFT）。

三、載波頻率對其他的影響

　　1、載波頻率對電動機的噪音的影響：載波頻率越高電動機的噪音相對越小。

　　2、載波頻率與電動機的發熱：載波頻率高電動機的發熱也相對較小。

　　3、載波頻率與環境溫度：當變頻器在使用時載波頻率要求較高，而且環境溫度亦較高的情況下，對功率模塊是非常不利的，這時對不同功率的變頻器隨著使用的載波頻率的高低及環境溫度的大小，對變頻器的允許恒輸出電流要適當?shù)慕档停源_保功率模塊IGBT安全、可靠、長期地運行。

　　4、載波頻率與電動機功率：電動機功率大的，相對選用載波頻率要低些，目的是減少干擾(對其它設備使用的影響)，一般都遵守這個原則，但不同制造廠具體值亦不同的。



---
