一、電機堵轉試驗定義

　　用工具使電動機堵住轉子不轉而進行的電機試驗。試驗數據能為改進設計和工藝提供有關實測數據，為故障電機查找原因和確定修理內容提供幫助。

二、電機堵轉試驗?zāi)康?/span>

　　堵轉試驗是為了測取額定電壓時的堵轉電流IK和堵轉轉矩值TK以及堵轉損耗PK，同時測取堵轉電流，堵轉轉矩，堵轉輸入功率與輸入電壓的關系曲線，即為堵轉特性曲線，通過對堵轉電流大小和三相平衡情況的分析，能反應出電機定，轉子繞組及定，轉子所組成磁路的合理性和一些質量問題。

三、電機堵轉試驗電氣線路圖

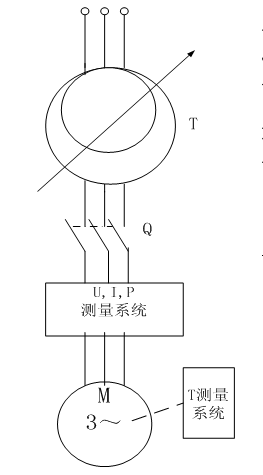

　　下圖為三相異步機堵轉試驗電氣接線原理圖，圖中T為三相變壓器，一般采用三相感應調壓器，10kVA以下采用接觸式自耦變壓器，若想做滿載堵轉，則其容量應該在被試電機額定功率的6倍以上，做不到滿壓，也不應該小于被試電機額定功率的2倍，測量功率用功率計時，必須采用低功率因素功率計或者功率分析儀。

圖1.三相異步機堵轉試驗電氣接線原理圖

　　實際測堵轉轉矩時，最簡單實用的，是用彈簧秤加力臂的方法，若加滿壓，則按力臂長L和彈簧秤滿量程Gm與力臂重力G0之差的乘積，Tm，應在被試電機額定轉矩TN的3倍左右，可按照下式來確定

2.8TN≤L(Gm－G0)≤3.5Tn

　　應該注意,力臂的材料應該有足夠的強度,以免因承受較大的力矩而彎曲,甚至甩起傷人。因電機堵轉轉矩過大，測試轉矩的設備無法滿足要求時，應準備一臺電阻測定儀表，一般采用電阻電橋。

四、電機堵轉試驗方法

　　按照國家規定，進行堵轉試驗時，100KW及其以下的電機，施于定子上的電壓應該盡可能從接近額定電壓開始，并且應該實測轉矩值，100kw以上的電動機所加最高電壓應該能保證定子電流不低于額定電流的2倍，堵轉轉矩值可利用損耗計算法?？捎脙煞N方法做試驗，一種是恒定電壓法，一種是恒定電流法。

五、求值以及描繪特性曲線

　　1、堵轉電流，堵轉轉矩和堵轉輸入功率的表示方法

　　在電機性能數據中所說的堵轉電流，堵轉轉矩和堵轉輸入功率，是指在堵轉電壓為額定電壓時的數值，分別用IK，TK和PK，他們的單位分別為A，N·m，和W。

　　堵轉電流和堵轉轉矩經常用他們的標幺值來表示，電動機的額定轉矩T可用下個式求得

　　　　TN=9550P_N/n_N;

　　式中, N—被試電機的額定功率（kW）

　　n_N—被試電機的額定轉速（r/min）

　　2、最高堵轉試驗電壓≥0.9UN時的堵轉電流，堵轉轉矩和堵轉輸入功率的求法。

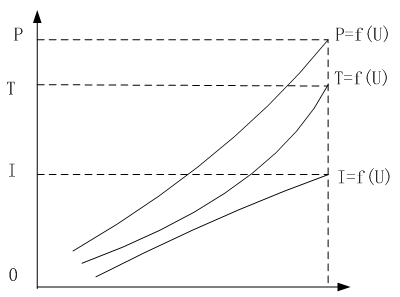

圖2. 三相異步電機堵轉特性曲線

　?、?在坐標紙上畫出2條堵轉特性曲線，如最高試驗電壓小于被試電機的額定值，則將曲線向上順勢延長至額定值。

　　② 分別從兩個曲線上查出UK=Un時候的堵轉電流，堵轉轉矩和堵轉功率。

　　3、最高堵轉試驗電壓＜0.9UN時額定電壓堵轉電流和堵轉轉矩的求法

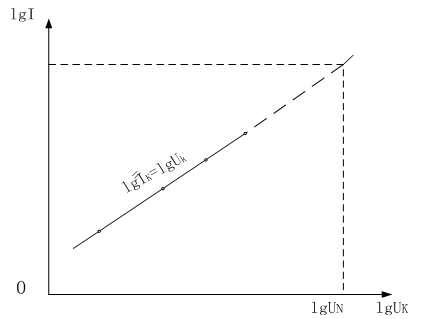

　?、?在對數坐標紙上畫特性曲線Ik=f(UK)。沒有坐標紙時，則應該先計算lgIK和lgUK，再在普通的坐標紙上畫出曲線lgIk=f（lgUK），如下圖4-10所示，將電壓和電流試驗值取對數的目的是將兩者之間的非線性關系化為現行關系，利于通過向上延長兩者的關系曲線求取額定電壓時的堵轉電流值。

　?、?將曲線上端延長到lgUK=lgUN，從曲線上查處相等時候的lgIKN值，當使用對數坐標紙時，可以直接得到額定電壓時的堵轉電流IKN，否則需要對它取反對數得到堵轉電流的實際值I。

　?、垲~定電壓時的堵轉轉矩用下式求得：



　　其中   TK—堵轉試驗時最高電壓點的堵轉轉矩，N·m

　　IK—堵轉試驗時最高電壓點的堵轉電流，A

　　IKN—從曲線延長線上查處UK=UN時的堵轉電流,A

　　在實際工作中，也可直接做堵轉轉矩和電壓的對數曲線，并且用上述方法求得額定電壓時的堵轉轉矩值。

六、電機堵轉試驗數據測量

　　堵轉試驗試驗時間短，要求在很短的時間內完成整個過程，同時堵轉電流非常大，這對測量設備的幅值范圍要求和帶寬采樣頻率非常高。目前，由湖南銀河電氣承建的電機試驗臺都是采用WP4000變頻功率分析儀進行自動化測量，能夠?qū)崿F(xiàn)滿量程內寬范圍高精度測量。湖南銀河電氣有限公司在承建的大量的試驗站基礎上，總結經驗，推出的標準化電機試驗站更是實現了試驗站的產品化。

---
